一、JGL-14静态电流继电器主要技术参数

1、额定值:50Hz交流5A,波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源),级差为0.1A,电流整定值误差不大于±3%。

3、速动倍数整定范围为2-9.9倍,级差为0.1倍,电流速动整定值误差不大于±3%。继电器的速动电流用电流整定值的倍数表示:速动电流=速动倍数×整定电流。

4、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数:不小于0.9。

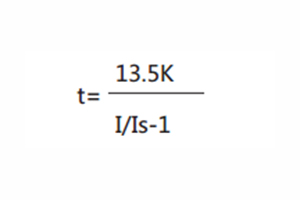

6、反时限特性曲线动作方程:


7、反时限特性时间整定误差:

a)当I/Is<2时,平均误差不大于10%;

b)当I/Is>2时,平均误差不大于5%+30ms。

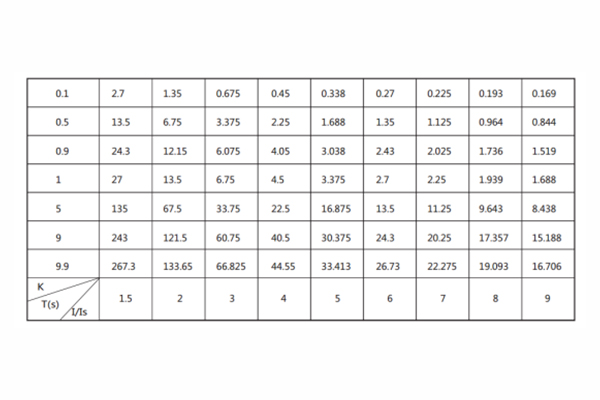

8、典型反时限特性,见下表:


9、功率消耗:

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量:在直流电压不超过250V时,结构1型产品触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),结构1型产品分断容量为50W。

c、过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。

11、介质强度:

在标准试验大气条件下,各导电部分连在一起对外露非带电金属部分及外壳之间,应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压;历时1min,无绝缘击穿或闪络现象。不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。

12、绝缘电阻在标准试验大气条件下,继电器各导电部分对外露非带电金属部分及外壳之间,用开路电压为500V的测试仪器测其绝缘值,应不小于20MΩ。

工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。

二、JGL-14静态电流继电器说明书

1、JGL-14系列静态反时限过流继电器(以下简称继电器)具有反时限特性,用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2-9.9A级差为0.1A;精度高、功耗小、动作时间快、返回系数高,是GL-型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器技术条件》。

三、JGL-14静态电流继电器整定方法和使用注意事项

1、起动电流整定:起动电流整定开关为最左一组拨码开关(共两个),左面一个表示1A级,右面一个表示0.1A级。若其值为5和6,则其整定值为5.6A。注意其范围为无辅助电压产品2-9.9A,级差是0.1A级。

2、反时限特性曲线K值整定:K值整定开关为最左第三组拨码开关(共二个),左边一个为表示1级;右边一个表示0.1级。本产品K值整定范围为0.1~9.9,(举例)比如其值设定为5.0,过流动作值设定为5.0,输入实际电流为30A时那么它的延时时间为13.5秒,但其速断倍数值应设定为3。

3、速动倍数整定:速动倍数选择开关为左第二组拨码开关,其范围为6倍以上。2-9.9倍,拨码左边一个表示1倍,右边一个表示0.1倍。当其值为3、0时则为3倍。若设定电流为2.6A,速动倍数为3倍,则当电流达到3×2.6=7.8时,会不经延时而直接动作。注意,无辅助电源产品速动后断电方可返回。
