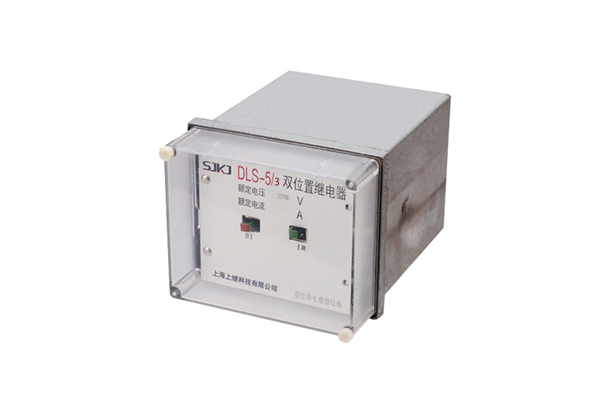

DLS-5/3继电器

一、DLS-5/3继电器概述

1.用途

DLS-5/3继电器用于各种保护与自动控制系统中,作为切换、闭锁元件。

2.适用范围

a.大气压力: 80~110kPa;

b.空气相对湿度不大于90% (25°C) ;

c.周围介质温度: -25~+40°C;

d.安装位置偏高其安装垂直面的任一方向不大于5° ;

e.使用地点不允许有较强的振动与冲击;

f.使用地点不得有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝线的气体及导电介质,不允许充满水蒸气及有较严重的霉

菌;

g.使用地点应具有防御雨、雪、风、沙的设施;

h.使用地点不允许有较强的外磁感应强度。

二、DLS-5/3继电器技术参数

1、动作值

动作电压不大于70%Un,动作电流不大于90%In。

2、动作时间

在施加额定值下,动作时间不大于50ms。

三、DLS-5/3继电器工作原理

产品的铁芯呈"山"字形,两边柱上装有线圈,永久磁铁位于铁芯的中柱,触点分布于两边,并有位置指示机构。产品装在JKQ-3/4壳体,通过把手可自由地从壳体中拔出。

DLS-5/3工作原理图

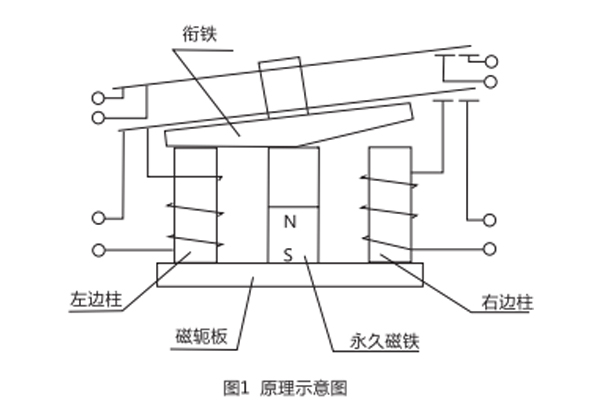

产品的原理示意图如图1所示,图示位置,永久磁铁产生的磁通经中柱→術铁左半部→铁芯左边柱→磁轭板形成闭合磁路,使衔铁保持在该状态。当左边柱上的线圈供给正确极性的直流电时,在铁芯中产生了与永久磁铁磁通方向相反的磁通,当线圈所产生的电磁力大于永久磁铁的吸力时.衔铁被斥开并与左边柱铁芯闭合,此时永久磁铁产生的磁通经中柱→術铁右半部→铁芯右边柱→磁轭板形成闭合磁路, 并使行铁保持新的稳定状态,同时与左边柱上线圈串联的触点断开,线圈电源被切断。当铁芯右边柱上的线圈供给正确极性的直流电时, 工作过程与上述相反,产品又回到原来的稳定状态。

四、DLS-5/3继电器开孔尺寸

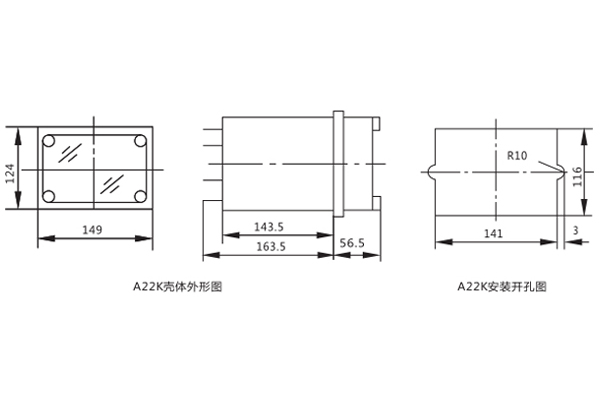

DLS-5/3开孔尺寸图
