DLS-5/2双位置继电器-上海上继科技有限公司

发表时间:2020-02-11 11:51 浏览次数:408 〖返回〗

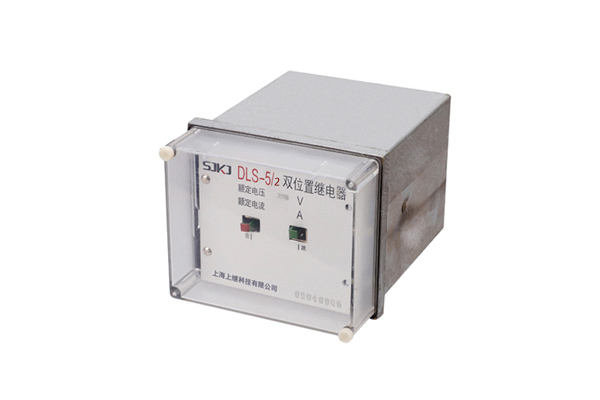

DLS-5/2双位置继电器

一、DLS-5/2双位置继电器工作原理

产品的铁芯呈"山"字形,两边柱上装有线圈,永久磁铁位于铁芯的中柱,触点分布于两边,并有位置指示机构。产品装在JKQ-3/4壳体,通过把手可自由地从壳体中拔出。

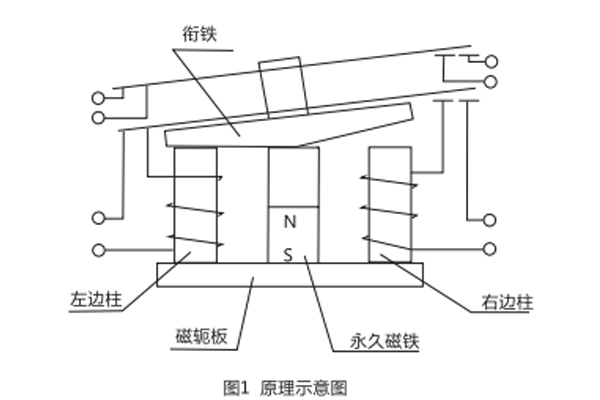

DLS-5/2工作原理图

产品的原理示意图如图1所示,图示位置,永久磁铁产生的磁通经中柱→術铁左半部→铁芯左边柱→磁轭板形成闭合磁路,使衔铁保持在该状态。当左边柱上的线圈供给正确极性的直流电时,在铁芯中产生了与永久磁铁磁通方向相反的磁通,当线圈所产生的电磁力大于永久磁铁的吸力时.衔铁被斥开并与左边柱铁芯闭合,此时永久磁铁产生的磁通经中柱→術铁右半部→铁芯右边柱→磁轭板形成闭合磁路, 并使行铁保持新的稳定状态,同时与左边柱上线圈串联的触点断开,线圈电源被切断。当铁芯右边柱上的线圈供给正确极性的直流电时, 工作过程与上述相反,产品又回到原来的稳定状态。

二、DLS-5/2双位置继电器技术要求

1、动作值

动作电压不大于70%Un,动作电流不大于90%In。

2、动作时间

在施加额定值下,动作时间不大于50ms。

三、DLS-5/2双位置继电器接线图

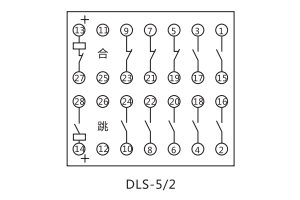

DLS-5/2接线图

四、DLS-5/2双位置继电器开孔尺寸

DLS-5/2开孔尺寸图
