DX-31B-3信号继电器接线图及应用范围-上海上继科技有限公司

发表时间:2020-07-01 08:20 浏览次数:541 〖返回〗

一、DX-31B-3信号继电器应用范围

DX-31B-3信号继电器,适用于直流操作的保护线路中,作为动作指示器。

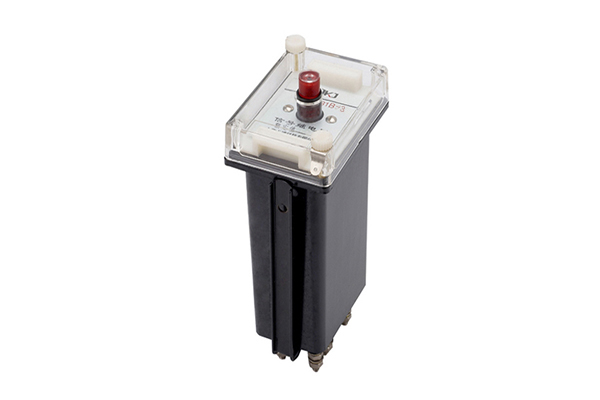

DX-31B-3信号继电器

二、DX-31B-3信号继电器技术参数

1、 额定值 继电器工作绕组额定值为220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、 0.2、0.25、0.5、0.75、1、2、4A。 DX-32A/B保持回路额定值为220、110、48V。

2、动作值 动作电压不大于70%额定电压;动作电流不大于90%额定电流。

3、保持值:不大于80%额定保持电压。

4、 返回值:不小于5%额定值。

5、功率消耗:电流绕组不大于0.3W,电压绕组不大于3W。 a.DX-32A电压保持回路220V不大于10W,110V不大于5W,48V不大于3W。 b.DX-32B电压保持回路220V不大于20W,110V不大于10W,48V不大于4W。

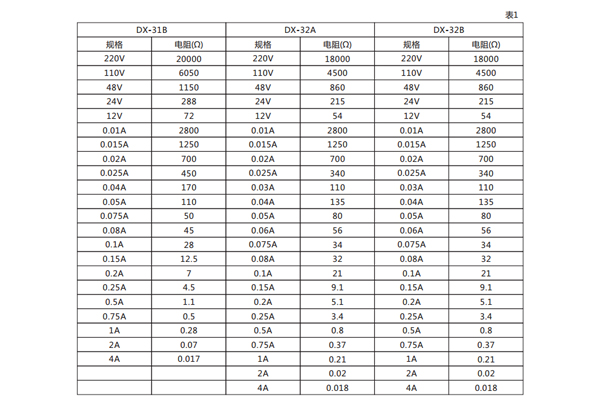

6、线圈电阻值见表1。

7、触点容量 A.在电压不超过250V(时间常数为5±0.75ms),电流不大于0.5A的直流电路中,能断开30W。 B.在电压不超过250V(cosφ=0.4±0.1),电流不大于1V的交流电路中,能断开100VA。

8、介质强度 继电器各导电电路连在一起对外露的非带金属部分及外壳之间,工作绕组对不接保持绕组的触点电路之间,应能承受2kV(有效值),50Hz的交流试验电压历时1min试验,而无绝缘击穿或闪络现象。

9、寿命:电寿命1000次,机械寿命5000次。

10、 热稳定性:电压长期通以110%额定电压,电流绕组长期通以额定电流,周围环境温度为40℃时,绕组温升不大于65℃。

11、 重量:0.40kg。

数据图

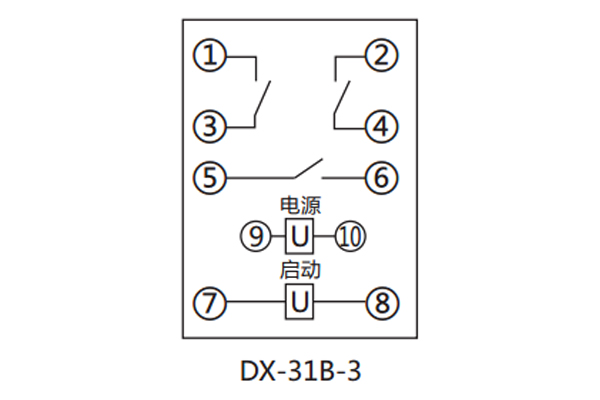

三、DX-31B-3信号继电器接线图

接线图
