DZ-3E/A4中间继电器接线图及生产厂家-上海上继科技有限公司

一、DZ-3E/A4中间继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置，电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体，致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海，全国各地设有办事机构。

二、DZ-3E/A4中间继电器主要技术参数

额定电压：AC220V、110V、48V、24V；DC220V、110V、48V、24V。

接点形式： 8动合; 6动合2动断; 4动合4动断; 2动合6动断; 8动断; 7动合1动断; 10动合4动断; 4动合10动断; 7动合7动断。

动作值：直流继电器动作电压不大于70%额定电压;交流继电器动作电压不大于85%额定电压。

动作时间：不大于50ms。

功率消耗：不大于11W。

触点容量：在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

介质强度：产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

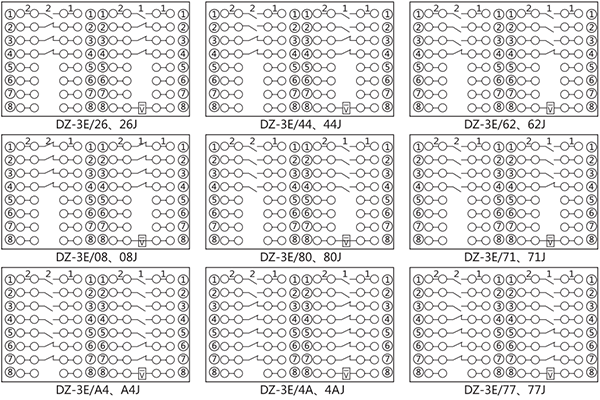

三、DZ-3E/A4中间继电器内部接线图及外引接线图
