JSG-D闪光继电器_JSG-D继电器_外形尺寸图

信号、闪光继电器系列

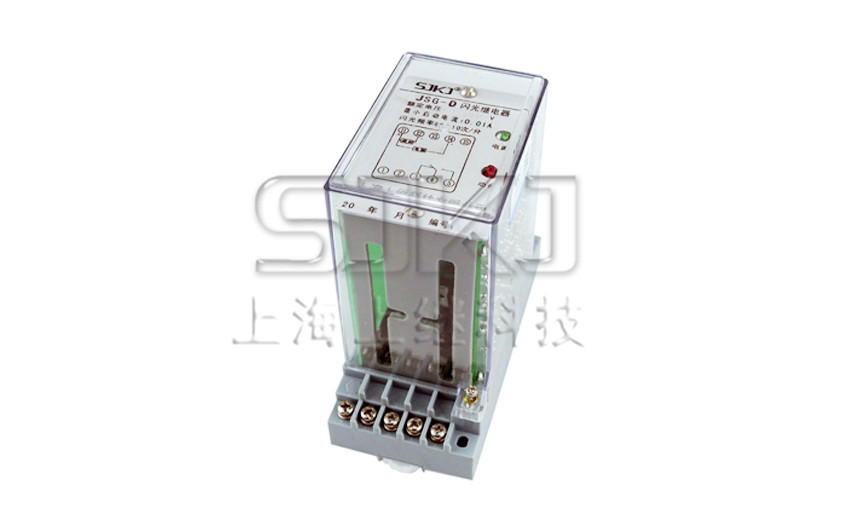

  • JSG-D型静态闪光继电器概述


    JSG-D型静态闪光继电器用于信号回路。当启动回路接通后动作,触点周期性地接通和断开,从而使受控的信号灯发出闪光。


    JSG-D型静态闪光继电器型号分类

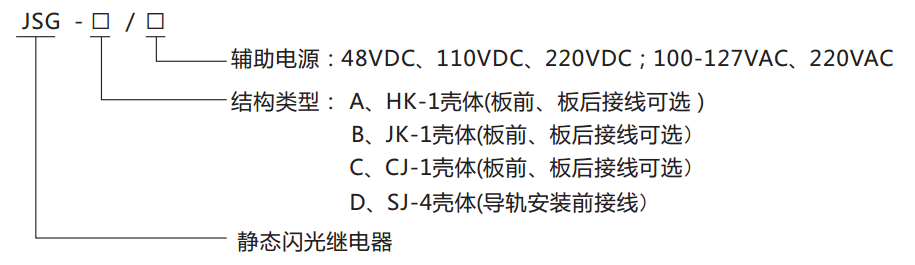

    1、型号命名及其含义

    JSG-D型静态闪光继电器型号分类图


  • JSG-D型静态闪光继电器工作原理

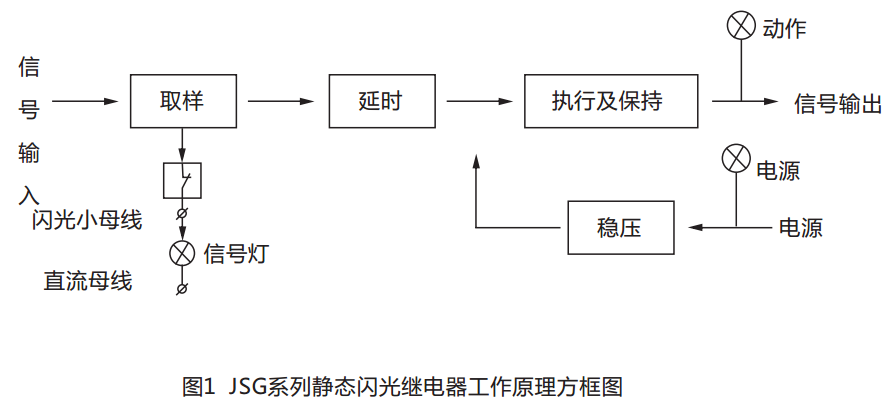

    继电器由取样、延时、执行等部分组成(见图1),装有二只发光二极管,分别监视电源和执行状况,继电器处在静态时,电源 指示灯发光,当启动信号加于启动端时,由于执行继电器的常闭触点处于闭合状态,启动回路接通;同时取样部分进行取样,取样信 号经延时后,使执行继电器工作,动作指示灯亮,执行继电器的常闭触点断开,启动回路断开,取样部分无输入信号;执行部分保持 一段时间后自动断开,动作指示灯灭,执行继电器常闭触点闭合,启动回路再次接通,取样部分又有信号输入……,如此重复上述循环, 执行继电器的触点周期性地接通和断开,产生闪光效果。

    JSG-D型静态闪光继电器工作原理图

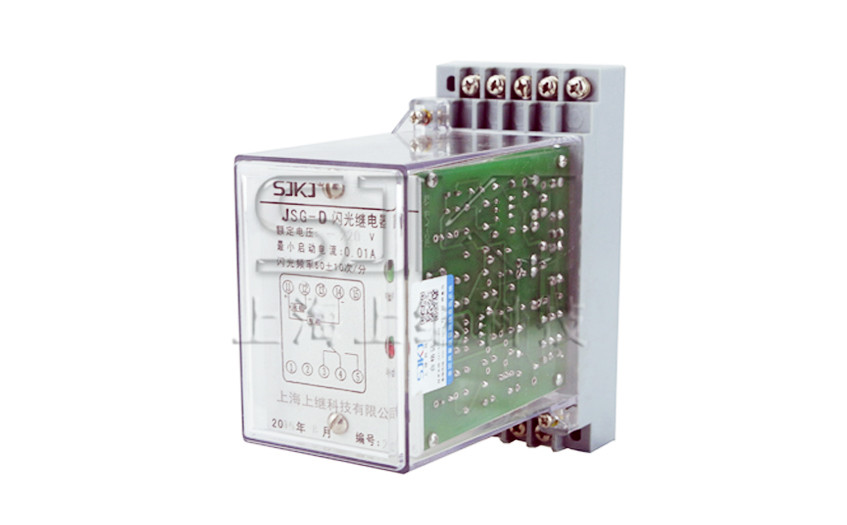

    JSG-D型静态闪光继电器结构特点

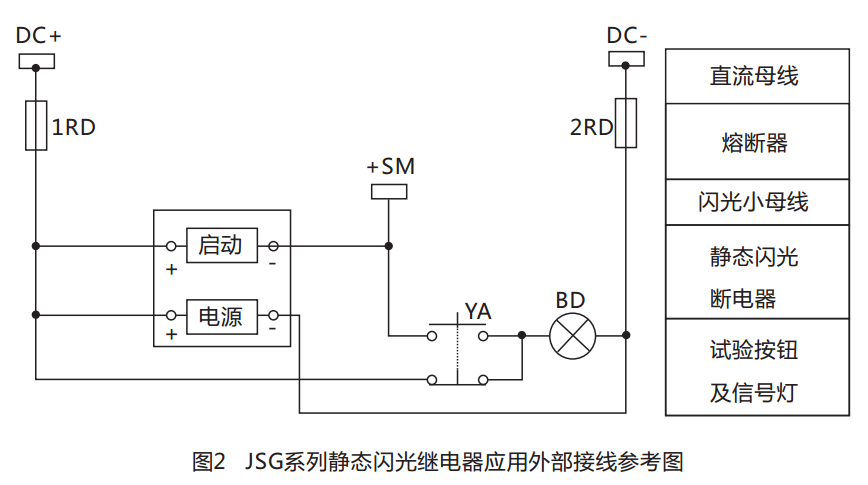

    本继电器采用进口集成电路等电子元器件,闪光频率稳定,不受闪光路数的影响;既可启动LED节能型信号灯,又可启动常规白 炽灯型信号灯;功耗小、工作可靠,启动电流范围宽,是目前电力系统中理想的更新换代产品。 JSG系列闪光继电器外引脚功能图(见图2)

    JSG-D型静态闪光继电器结构特点图


    JSG-D型静态闪光继电器技术指标及注意事项


    1、闪光频率:60±10次/分。

    2、最小启动电流:0.01A,最大稳定电流:2A

    3、功率消耗:

    a、工作回路功率消耗:DC48V时≤1.5W;DC110V时≤3W;DC220V时≤5.5W

    b、启动回路功率消耗:启动直流电流为2A时≤5.5W。

    4、继电器的启动和执行由小型大功率继电器完成。

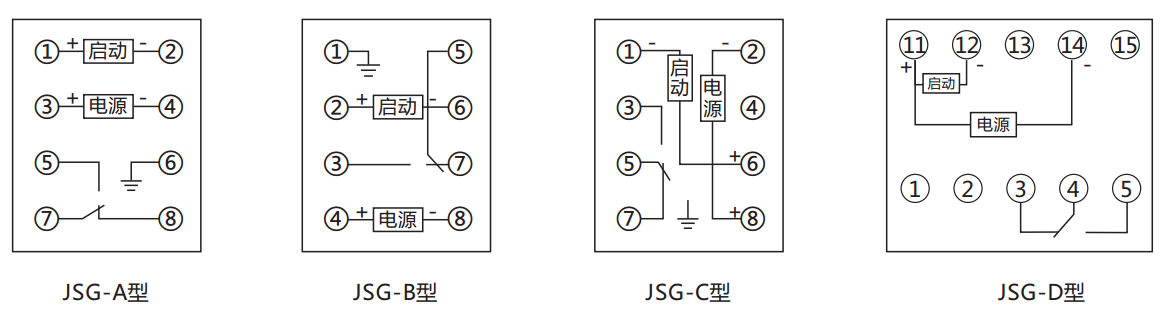

    JSG-D型静态闪光继电器内部接线及外引接线图(正视图)


    JSG-D型静态闪光继电器内部接线及外引接线图(正视图)


  • JSG-D型静态闪光继电器外形及开孔尺寸


    JSG-D型静态闪光继电器外形及开孔尺寸图1

    JSG-D型静态闪光继电器外形及开孔尺寸图2
