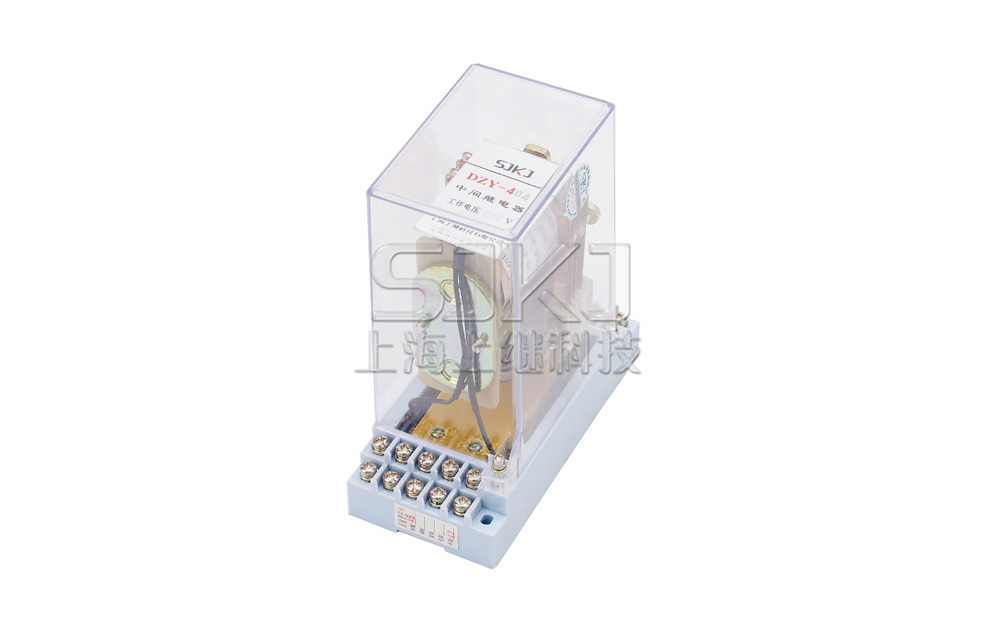

DZY(J)-404中间继电器_DZY(J)-404继电器_外形尺寸图

DZY(J)-404导轨式中间继电器用途

DZY(J)-404导轨式中间继电器用于各种保护和自动控制装置中 , 以增加保护和控制回路的触点数量和触点容量。

DZY(J)-404导轨式中间继电器型号及含义

DZY(J)-404导轨式中间继电器结构及原理

1.本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时, 衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置 ,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、 DZL和DZJ型只装一个线圈,  而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.本继电器的外壳是随着开关柜体的不断改进而最新研发的新产品,为凸出式固定结构 ,柜内固定按装板前接线,也可以安装在35mm的导轨上,具有体积小、外形直观、安装接线方便等优点,填补了我国电力系统继电器没有导轨安装的空白。

DZY(J)-404导轨式中间继电器内部端子外引接线图(正视)

1、 DZY、 DZJ-400内部端子外引接线图(正视)

2、 DZ□-400中间继电器内部端子外引接线图(正视)

DZY(J)-404导轨式中间继电器外形结构及开孔尺寸图
