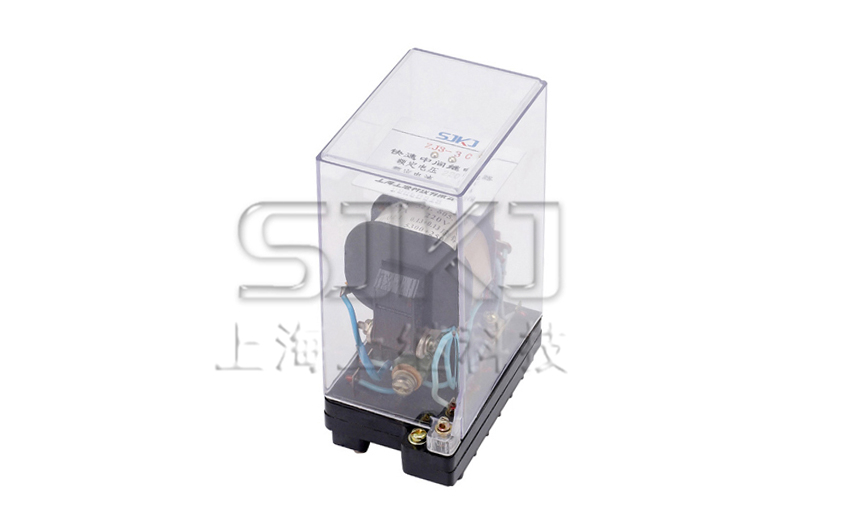

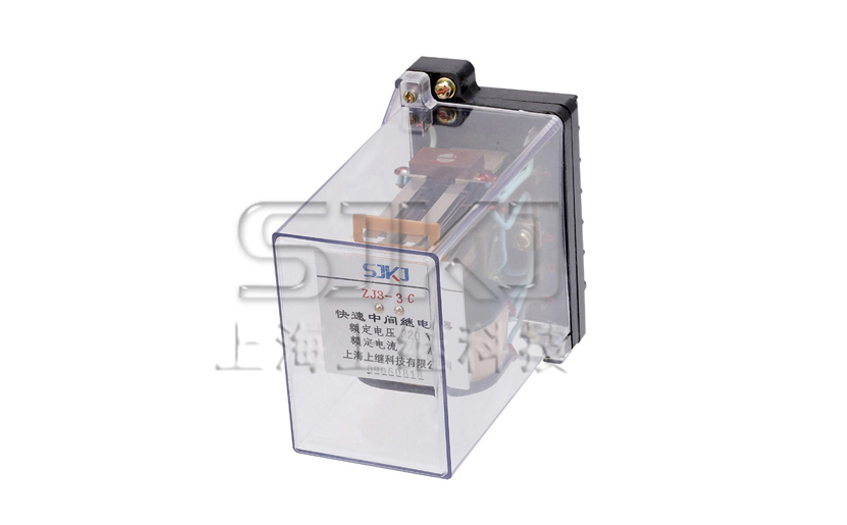

ZJ3-4C/80中间继电器_ZJ3-4C/80继电器_使用说明

ZJ3-4C/80快速中间继电器应用范围

ZJ3-4C/80快速中间继电器用于电力系统二次回路继电保护和自动控制线路中，作为增加保护和控制触点数量和触点容量。

ZJ3-4C/80快速中间继电器主要技术数据

●额定工作电压：220V、110V、48V、24V。

●额定工作电流：0.25A、0.5A、lA、2A、4A。

●额定保持电流：0.25A、0.5A、IA、2A、4A。

●动作值：电压型继电器的动作电压为50～70％的额定电压值；电流型继电器的动作电流不大于80％额定电流。

●保持值：电压保持时不大于70％额定电压；电流保持时不大于80％额定电流。

●返回值：不小于额定值的5％。

●动作时间：不大于7ms。

●功率消耗：不大于8W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

ZJ3-4C/80快速中间继电器内部接线图及外引接线图(正视图)

ZJ3-4C/80快速中间继电器外形及开孔尺寸
