DZS-894延时中间继电器概述

DZS-894延时中间继电器用于各种继电保护及自动化设备和电力系统二次回路中，作为继电保护回路和控制回路增加控制对象的数量或扩大控制容量的一种带延时的辅助继电器。

DZS-894延时中间继电器结构特点

DZS-894延时中间继电器为阀型电磁式继电器，导磁体采刚U型机构。结构采用标准A系列壳体即A11K为嵌入式安装，AllP为拼块嵌入式安装，AllH为凸出安装后接线，AllQ为凸出安装前接线。

DZS-894延时中间继电器主要技术数据

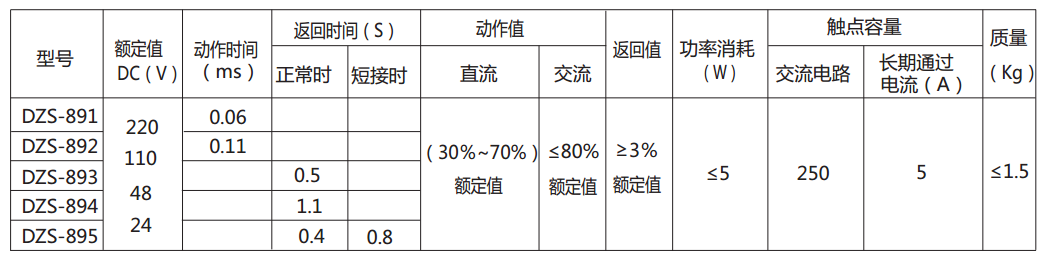

DZS-894延时中间继电器主要技术数据见表

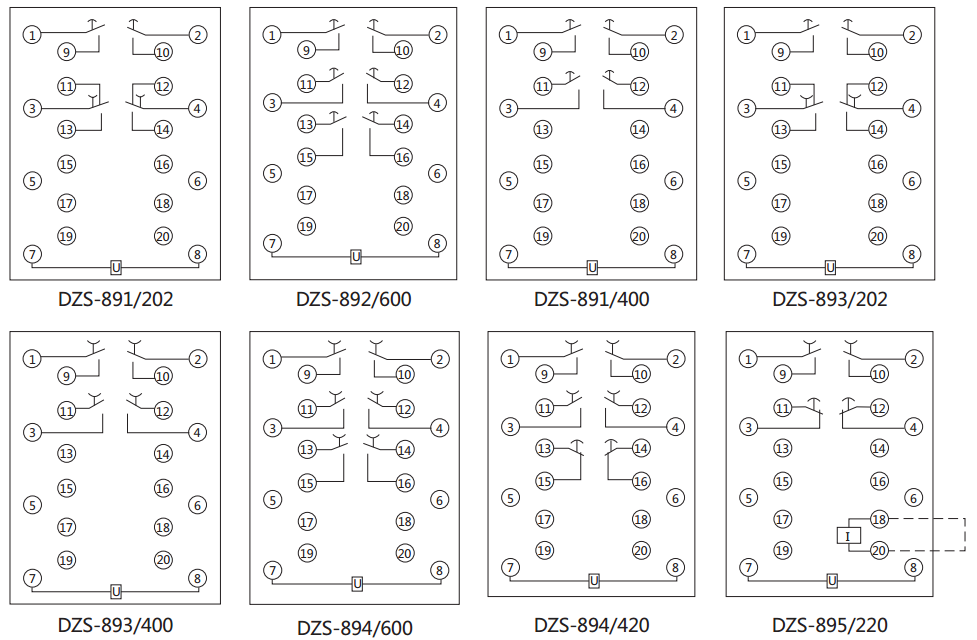

DZS-894延时中间继电器内部接线图及外引接线图（背视）

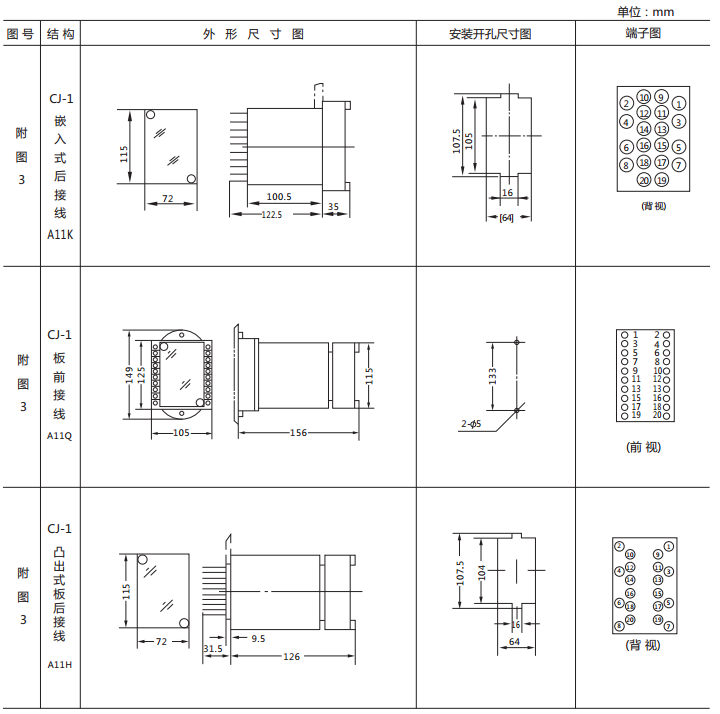

DZS-894延时中间继电器外形及开孔尺
