DZ-415中间继电器_DZ-415继电器_外形尺寸图

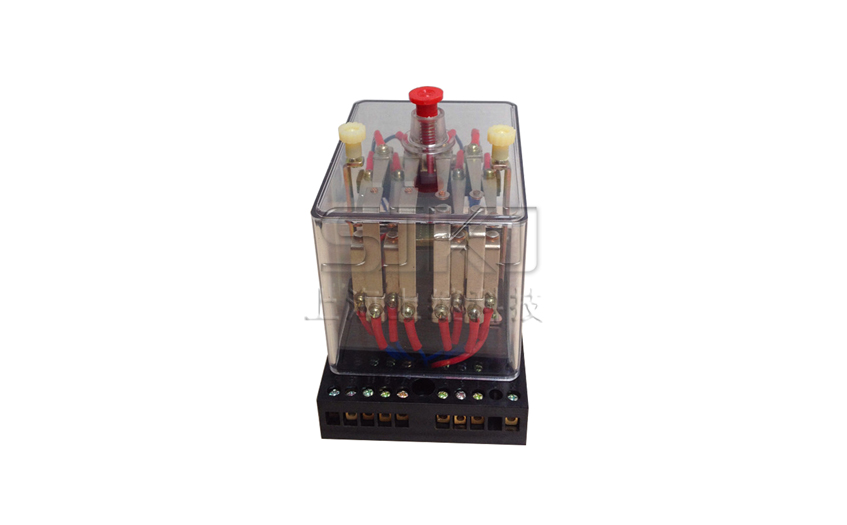

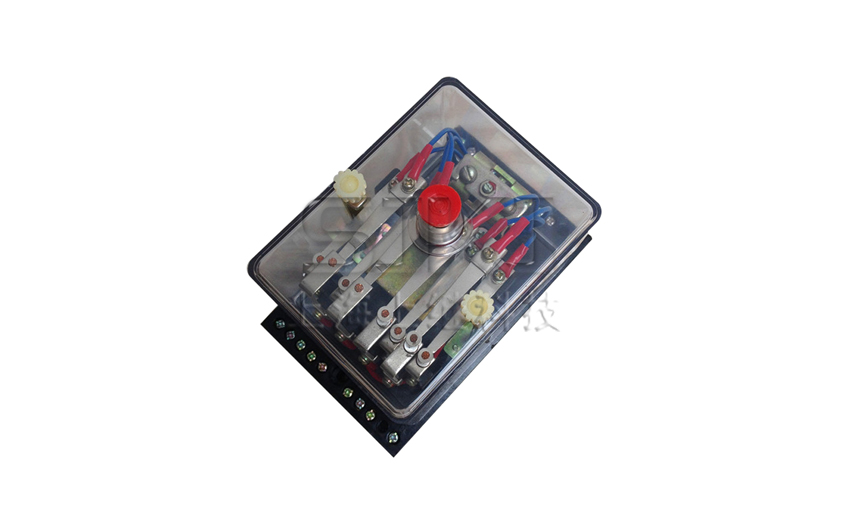

DZ-415中间继电器概述

DZ-415中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的接点数量和接点容量。继电器的磁系统为拍合式，不拆除外壳可以做手动测试，能在温热带使用。

DZ-415中间继电器结构特点

●额定电压： DC110V、48V、24V、12V。

●动作电压：不大于额定电压的60%。

●返回电压：不小于额定电压的10%。

●动作时间和返回时间：不大于60ms。

●功率消耗：不大于5W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。 输出触点长期允许接通电流为5A。

DZ-415中间继电器内部接线图以及外引接线图

DZ-415中间继电器外形以及开孔尺寸
