ZJ4中间继电器_ZJ4继电器_工作原理

ZJ4中间继电器应用范围

ZJ4中间继电器用于交流操作回路中，作为扩大主保护继电器的控制范围，或提高接点容量之用。

ZJ4中间继电器主要技术数据

●额定电压：AC 220V、127V、100V。

●动作值：不大于70％。

●返回值：不小于5％。

●动作时间：不大于0.05s。

●功率消耗：不大于6VA。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而 无绝缘击穿或闪络现象。

ZJ4中间继电器内部接线图及外引接线图

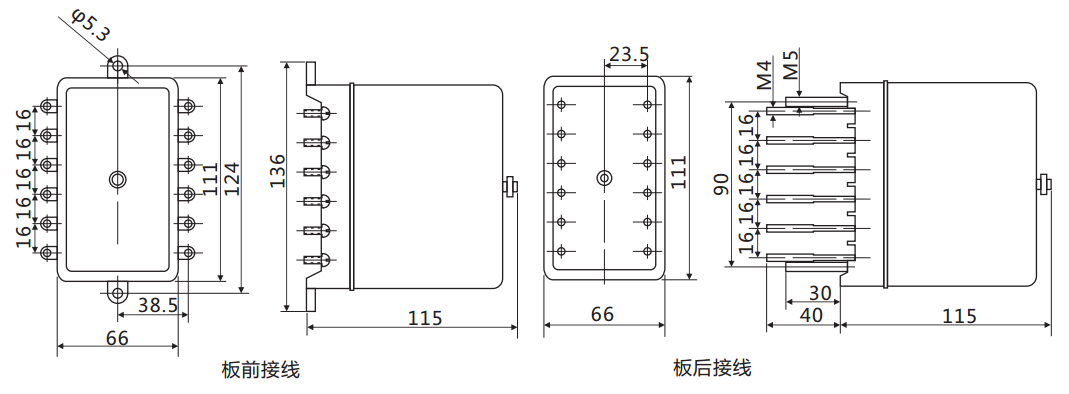

ZJ4中间继电器外形及开孔尺寸
