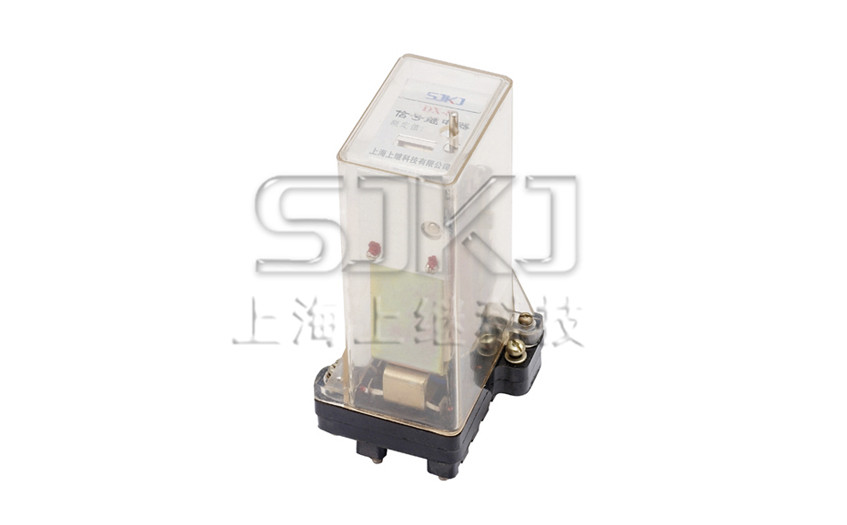

DX-8继电器_DX-8型信号继电器_厂家直销

信号、闪光继电器系列
  • DX-8信号继电器应用范围


    DX-8信号继电器(以下简称继电器)在直流操作的保护和自动控制装置中,用作机械保持和手动复归的动作指示器。

  • DX-8信号继电器主要技术数据


    ●额定值:DC 220V、110V、48V、24V、12V,0.0lA、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、 0.75A、lA、2A、4A。

    ●动作值:电压型不大于70%额定值;电流型不大于90%额定值。

    ●功率消耗:电压型不大于3W;电流型不大于0.3W。

    ●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

    ●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz交流电压历时1分钟试 验而无绝缘击穿或闪络现象。

    ●动作时间:不大于30ms。

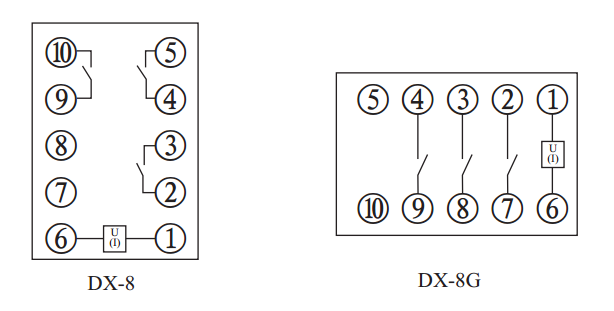

  • DX-8信号继电器内部接线及外引接线图


    DX-8信号继电器内部接线及外引接线图

    DX-8信号继电器外形及开孔尺寸


    DX-8信号继电器外形及开孔尺寸图
