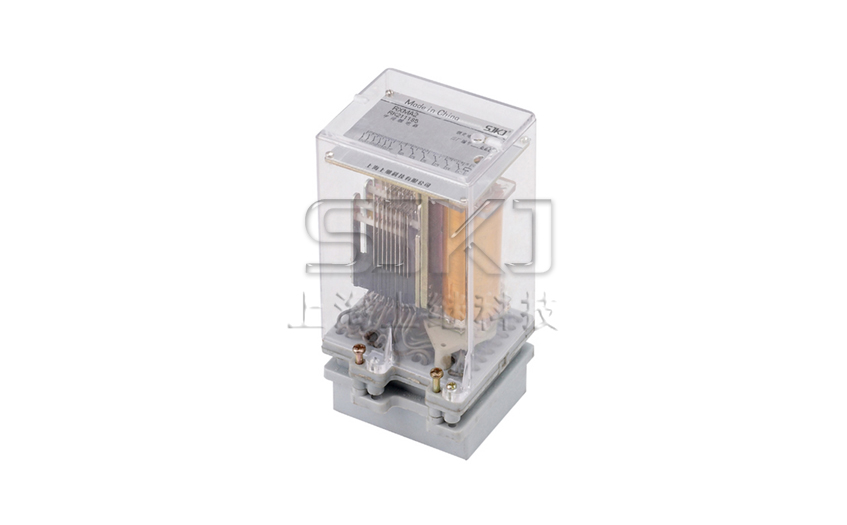

产品概述

RXMA2中间继电器用途

RXMA2中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制范围之用。

RXMA2中间继电器特点

2.1提供多至15付动合或动断以及转换触点,可筒化继电保护及自动化控制方案,结构紧法;不必通过两个或多个继电器的串联或并联来增加触点数量。

2.2 通过罩壳上的小孔拔动行铁可以试验触点动作情况。

2.3线圈激励为直流

RXMA2中间继电器动作原理

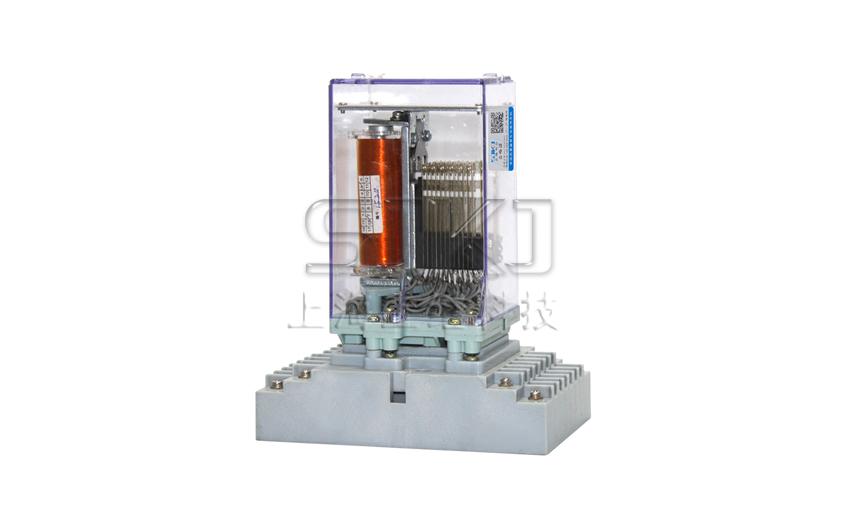

RXMA2中间继电器为电磁拍合式结构,由电磁系统,接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片带动簧片使触点回路转换。触采用双触点接触 ,具有接触电阻小,接触可靠、断开容量大等优点。吸片设计时惯量很小,所以该继电器能耐受一定量的冲击及振动,并能耐受地震波的冲击。继电器外壳采用引进的Combiflex凸出式模数化插入结构。

产品参数

RXMA2中间继电器技术数据

4.1动作电压:<70%额定电压。

4.2返回电压: >5%额定电压。

4.3线圈功耗:<6W。

4.4触点长期允许通过5A电流;当通过电流的时间<200ms时,允许通过90A电流;当通过电流的时间为1s时,,允许通过50A电流。

4.5触点断开能力: AC 250V时为5A(功率因数>0.4) , 250VA。

DC: 250V2A L/R=40ms时, 45W。

RXMA2中间继电器技术数据图片一
