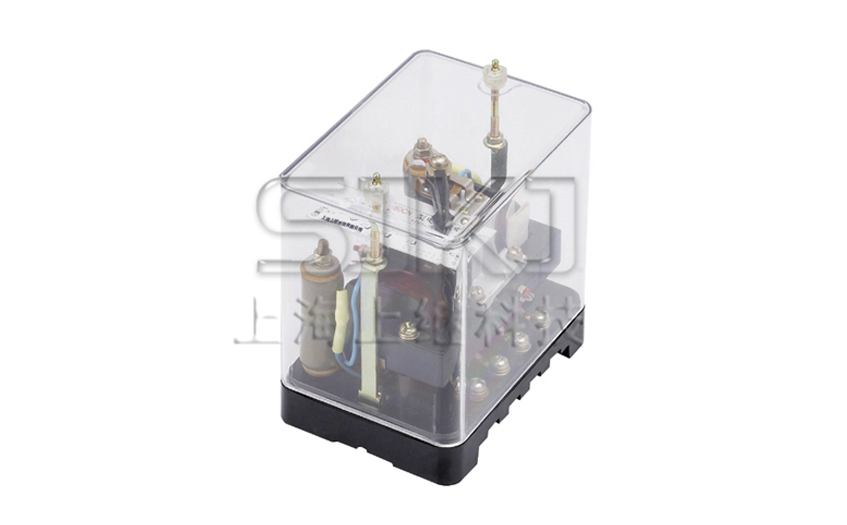

DJ-131/60CN继电器_DJ-131/60CN电压继电器_工作原理
产品概述
DJ-131/60CN电压继电器应用范围
DJ-131/60CN电压继电器为电磁式瞬动电压继电器。广泛用于电力系统二次回路保护线中，作为低电压和过电压保护的启动元件。
产品参数
DJ-131/60CN电压继电器主要技术参数
动作时间：过电压继电器在1.1倍实测动作值时，动作时间不大于0.12s；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s；
触点容量：在电压不超过250V，电流不超过5A，时间常数为5 ±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输 出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz交流电压历时1分钟试验而 无绝缘击穿或闪络现象。
DJ-131/60CN电压继电器内部接线及外引接线图（正视图）
产品尺寸
DJ-131/60CN电压继电器外形尺寸及开孔尺寸
