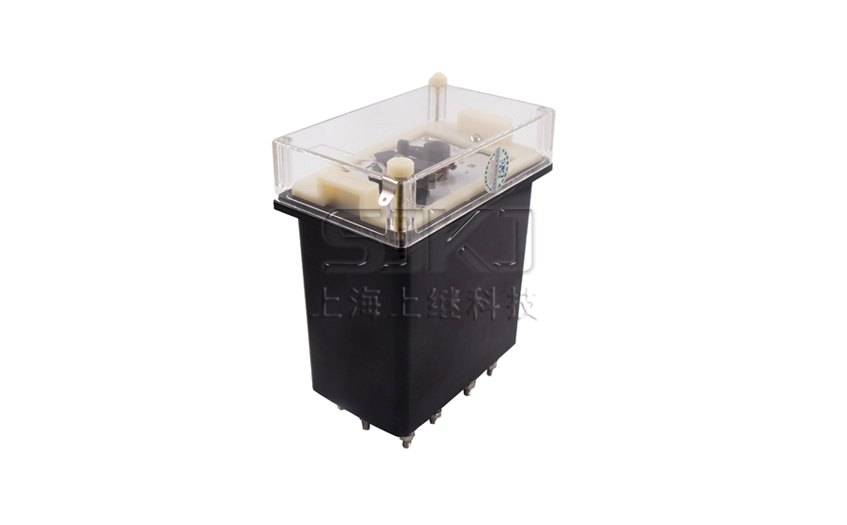

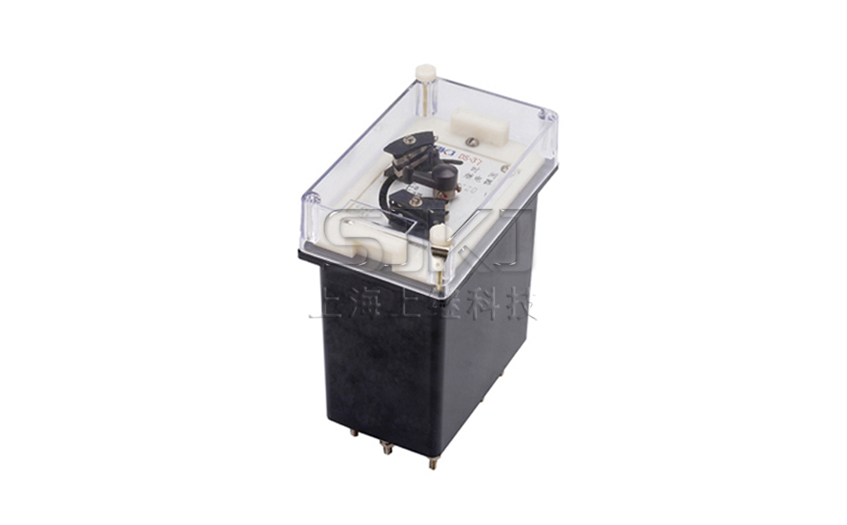

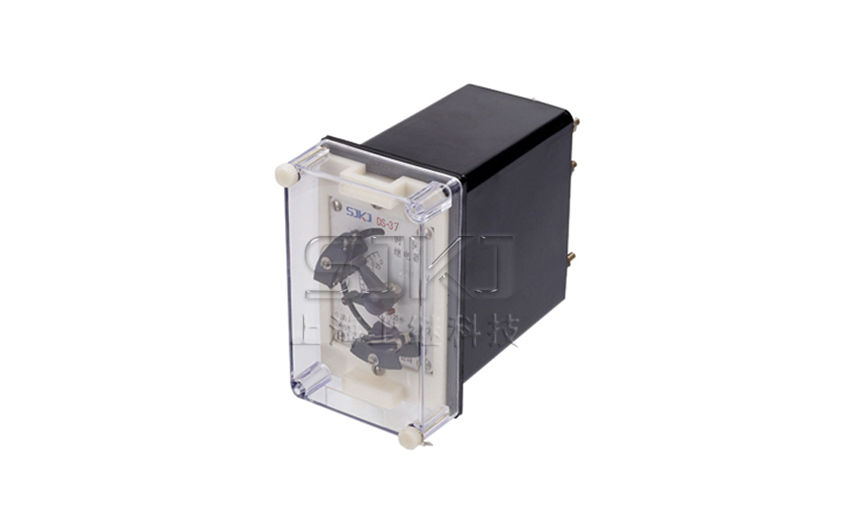

DS-37继电器_DS-37时间继电器_作用_厂家

时间继电器系列
  •  DS-37时间继电器用途


    DS-37时间继电器作为辅助元件用于各种保护及自动装置中,使被控元件达到所需要的延时,在保护装置中用以实现主保护与后备保护的选择性配合。


    DS-37时间继电器结构和原理


    DS-37时间继电器系一电磁铁带动一钟表延时机构 ,电磁铁可以由直流成交流电源供电,本系列中的交流时间继电器其内部装有桥式整流器, 将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点.一付延时主触点(终止触点),根据不同的规格.可以安装一付滑动延时触点,其延时整定值,可以等于或小于延时主触点的整定值;继电器盖子上可以装设拖针,以指示继电器动作情况, (规格表中型号后带有X 的即为帯有拖针的规格)为便于维修,继电器内部有插件,在取下盖子后即可将继电器部分抽出。

    继电器没有动作时,瞬动转换触点的闭触点闭合,延时触点断开 ,拖针指零,当向电磁铁供电后,电磁铁吸合,瞬时转换触点进行瞬时切换,钟表机构开始转动 ,延时动触点向闭合方向移动,同时带动拖针转动 ,根据延时触点的整定滑动触点及主触点先后接通 ,主触点接通后由于止档限制机构的转动 ,机构停止,继电器将可长期停留在主触点点闭合的状态下.当电源断开后各触点瞬时复归至原来状态.拖针留在该处,其指示值应符合主触点整定值, (实际上拖针指示值应稍大于主触点整定值,因为触点在接通后仍可滑行一段距离,另外当电源在延时未完了时断电,则拖针所指示的时间完全等于动触点所产生的延时,因而拖针可指示出继电器的复归时间,便于分析间题)拖针可以方便的在继电器外部复归,将盖子上的旋钮依顺时针方向旋转,首先拖针碰到动触点而停止.继续转动旋钮,使刻度零位对准拖针为止。

    2.继电器的内部接线图见图1。

    3.直流继电器动作电压不大于70%额定电压,交流继电器动作电压不大于85%额定电压,返回电压不小于5%额定电压。

    4.继电器延时的误差: (指在20±5°C时10次动作中,**与最小值之差)

      DS-31 , DS-31C, DS-35 , DS-35C为0.06s。

      DS-32 , DS-32C, DS-36 , DS-36C为0.125s。

      DS-33 , DS-33C, DS-37 . DS-37C为0.25s。

      DS-34 , DS-34C, DS-38 , DS-38C为0.5s。

    5.继电器线圈在额定电压下的功率消耗

      对于直流短时工作的: DS-31 . DS-32 , DS-33 . DS-34不大于25W。

      对于直流长时工作的: DS-31C, DS-32C, DS-33C, DS-34C不大于15W。

      对于交流短时工作的: DS-35 , DS-36 , DS-37 , DS-38不大于20VA。

      对于交流短时工作的: DS-35C, DS-36C, DS-37C. DS-38C不大于15VA。

    6.热稳定性

      对于交直流短时工作的,线圈可承受110%额定电压,历时两分钟,其温升不大于65°C。

      对于直流交流长时工作的,线圈(经附加电阻)可长期承受110%额定电压,其温升不大于65°C。

    7.继电器各触点断开感性负载50W。(U不大于220V, I不大于1A, T小于5ms)。

    8.继电器触点可长期闭合电流5A。

    9.继电器带电部分对导磁体的绝缘可承受交流50Hz, 2KV,历时lmin而不击穿。

    10.继电器可工作5000次而无机械损坏。

    11.继电器使用温度范围: -20~+40°C。


  • DS-37时间继电器技术数据


    1.继电器型号说明:

     例: DS-31C/2XA11K

     其中: DS表示电磁式时间继电器。

     31-38为设计序号,并用其第二位数字同时表示延时范围,及电源种类(1-4为四种延时范围同时表示直流电源, 5-8表示与1-4相同的延时范围,但为交流电源)。

     /2表示有滑动延时触点。

     /X表示有拖针。(见表1)

    表1

    表1续图


     11K表示嵌入安装,后接线

     上例为:嵌入式,后接线延时为0.125-1.25s,长期工作,帯有滑动延时触点及拖针的时间继电器(型号不能表示电压规格因而在订货时要注明额定电压) 。

    2.线圈电阻值(见表2 )

    表2


    3.重量: 1Kg。


    DS-37时间继电器使用和维护


    1.使用者应注意继电器额定工作方式,若将短时工作的继电器用于线圈回路长期带电的场合,则继电器线圈必过热而损坏。长期工作继电器有外附电阻,在使用时应按附图中Rf的位置接入。

    2.继电器应装在与水平面垂直的屏板上,并且在投入运行前应使继电器通电动作。以免由于各运动部位不能复归至原位,而引起延时的误差。

    3.继电器在维修时,其钟表机构部分各另件应使用航空汽油清洗,之后在各可动部位(滑动接触部位)点以活量4#航空仪表油,在由电磁直接帯动的凸轮与扇形齿板间涂以低温脂。电磁部分,动铁心及线圈管中应擦试清洁。


    DS-37时间继电器接线图


    DS-37继电器内部接线图


  • DS-37时间继电器外形及开孔尺寸


    DS-37时间继电器外形及开孔尺寸图片
