注：GL-10,20型过流继电器中最为代表的是GL-15,25过流继电器，今天给大家做个简单的介绍，仅供参考。如需购买可以直接联系上海上继科技有限公司销售QQ：977797827

1、用途

    GL-10、20系列反时限过流继电器具有反时限特性,应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时,该继电器能按预定的时限可靠动作或发出信号,切除故障部分,保证主设备及输配电系统安全。

注:GL-20系列技术数据、端子接线及安装方式与GL-10相同,仅开孔尺寸稍不同(见图6)。所以下面仅以GL-10进行说明,相关技术数据及端子接线图可参照GL-10(GL-21~26分别对应GL-11-16)。

本产品符用途合IEC255-4《他定时限单输入激励量的量度继电器》。

2、结构与工作原理

    GL-11、12、13、14型继电器具有一付动合主触点。

    GL-15、16型继电器具有一付过渡转换主触点。保证了在继电器的动作过程中,电流互感器的二次回路不至会开路。过渡转触点的典型接线见图6。

    GL-13、14、16型继电器除上述主触点外,还有一付由感应元件操作的延时信号触点。主触点只受电磁元件控制,不具有反时限时间特性。

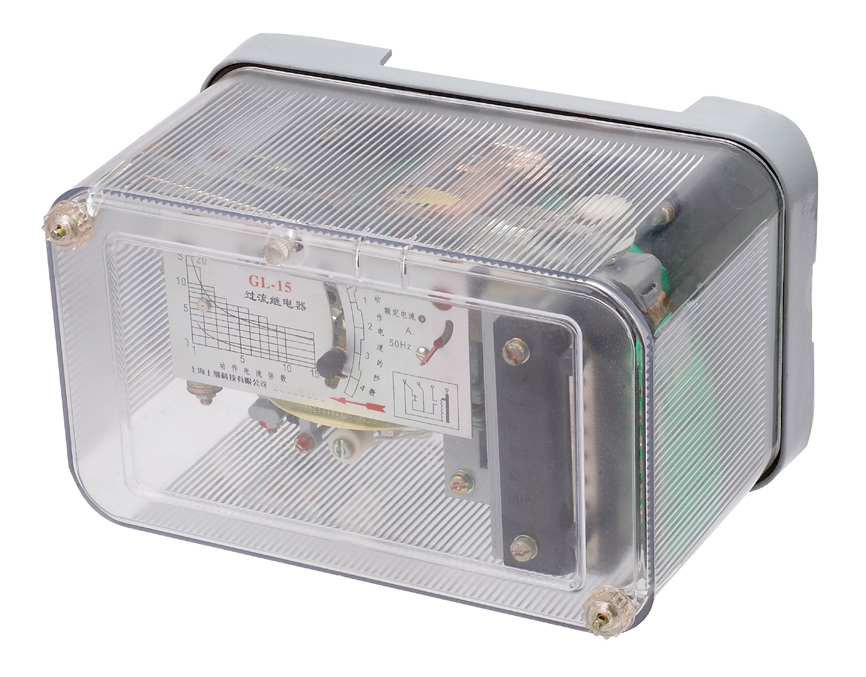

    继电器具有若干抽头,用以调整感应元件与电磁元件的动作电流。另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。用手旋转返回机构,可使信号牌返回,并不需取下外壳。继电器装在金属底座上,外壳采用聚碳酸脂材料,透明度好,抗老化,具有良好的抗高温及低温性能,改善了有机玻璃易碎的缺点。继电器装在垂直面板上,可以板前或板后接线。其外形图见图1,安装开孔图见图2,端子图见图

3、技术要求

    3.1继电器的额定数值与调整范围列于表1中。

    3.2继电器的延时特性见图7。

    3.3继电器线圈的长期允许电流为110%额定电流。

    3.4继电器的返回系数,对于GL-11、12型应不小于0.85,对于CL-13、14、15、16型应不小于0.8

    3.5当电流为继电器的整定电流时,继电器的功率消耗不大于15VA。

    3.6触点性能

    36.1动合主触点性能:动合主触点在电压不大于250V时,能接通直流或交流5A,但是断开它所接的电路,应当由其它触点担任(例如:油开关的辅助触点)

    3.6.2动断主触点性能

动断主触点在电压不大于250V,电流不大于0.5A的直流有感负荷电路(电路的时间常数为5±0.75ms)中,断开功率为50W;在电压不大于250V,电流不大于2A的交流电路(电路的功率因数为0.4±0.1)中,断开功率为250VA。

如果被控电路系由变流器供电并与继电器主触点并联,且当电流为4A时,其总阻抗不大于49,则继电器的主触点在电流不大于50A情况下能够将这个电路分流接通与分流断开。

    3.6.3过渡转换主触点性能:继电器的过渡转换主触点控制电路由变流器供电,且其阻抗值在电流为3.5A时不大于4.59,当电流增至150A时,继电器主触点能够将这个电路分流接通与分流断开

    3.6.4辅助触点性能:继电器的动合辅助触点,在电压不大于250V时能接通或断开电流不大于0.2A的直流无感电路或电流不大于0.5A的交流电路。

    3.7绝缘电阻:不小于300Ms2。

    3.8继电器的所有电路对于外壳的绝缘耐受2kV,50Hz交流电压历时lmin试验。

    3.9继电器重量约为5kg。

4、调试方法

    由于运输中的颠震或其它原因而使继电器的结构或性能改变时,建议按下述方法进行调整

    4.1主触点间隙不小于2mm;为了防止触点抖动,动触点对于动合触点在动作前,对于动断触点在动作

后,应与限制器接触。

    4.2信号触点间隙不小于1.5mm。当信号触点刚刚闭合时,扇齿与蜗杆咬合应不少于2个齿。

    4.3过渡转换主触点

    4.3.1动断主触点压力不小于7g,用弯曲接触片5来达到(参看图5)断开后的触点间隙不小于2mm。

    4.3.2动合主触点间隙不小于1.5mm。

    4.3.3动作前,接触片3靠在止挡1上,弹簧片2与接触片3间的距离为0~1mmo

    4.4框架与转盘的轴向活动量为0.1~0.2mm、继电器在工作位置及倒置180°的位置上,转盘不应与永久磁铁及导磁体的极面相碰。

    4.5扇齿与蜗杆的咬合量为齿高的13~23。

    4.6旋转倍流螺钉,改变动铁与导磁体之间的气隙,即可调整瞬动电流。

    4.7调整感应片及弹簧,使动作电流与技术条件相符。

5、使用与维护

    5.1继电器后面接线时,其底座用两个M6螺杆固定在屏板上,对于前面接线时应用特制的挂板。安装用的零件均放在继电器的包装盒里的纸袋中

    5.2在继电器还没有安装在屏板上以前,建议不要取出塞在转盘与永久磁铁之间的衬垫。

    5.3继电器使用时,必须取下外壳,拿出衬垫,解开动作信号牌绑线进行动作电流与动作时间的整定。同时应观察继电器有无在运输中造成的损坏(转盘碰上磁极,扇齿轴间及动铁轴间的摩擦等)。此后扣上外壳将固定螺母拧紧。

    5.4调整动作电流时,为了避免变流器次级开路,必须首先将备用螺钉(位于接线座无标号插孔中)拧入所需插孔中,而后拧出另外的螺钉,并且把它拧入备用插孔中。不允许两个调整螺钉同时留在有标号的插孔中以免继电器拒绝动作。

    5.5建议不要给继电器的轴及轴承上油。

    5.6清洁触点时(对于GL-15、16型继电器动作次数不应超过10次进行清理)不宜用砂纸或其它研磨的物质,而宜用刀片或干净的细锉,之后用清洁的软布擦净,不宜用手指碰触点。

    5.7在继电器的使用过程中,建议每半年检查一次继电器的动作情况。举由

    5.8继电器安装于屏上后,如果需要长途运输,请特别注意以下三项:率

    a用衬垫将动铁固定牢靠;,

    b将铭牌上延时旋钮固定在圆弧孔上端,使扇齿板不能摆动;

    c同时用绑线将铝框架绑扎固定。

6、供应成套性

    a.合格证明书一份

    b.接线用的安装零件;

    c.根据订单要求供应一定数量的易损件

    d.必要时,应提供产品使用说

明书

7、订货须知

    a.继电器型号、名称及接线方式(不注明按后接线供给接线零件)

    b.额定电流

    c.订货数量、交货地址。
