DLS-30A型双位置继电器-上海上继科技有限公司

发表时间:2018-07-19 14:04 浏览次数:386 〖返回〗

1 .用途
      DLS-30A型双位置继电器用于各种保护装置中,以实现机械闭锁,并有位置指示。
2 .结构
      产品由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。每个电磁机构由磁轭、线圈及衔铁组成,互锁滑块机构由两个滑块及拉簧组成。
      产品采用插拔结构,便于调整和维护。结构代号为:A11K、A11P、A11H、A11Q。

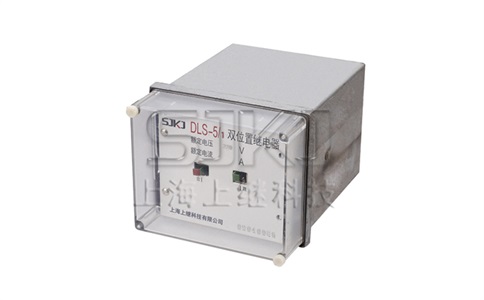

DLS-30A

3 .动作值
      a.电压绕组的动作值不大于额定电压值的70%;
      b.电流绕组的动作值不大于额定电流值的90%。
4 .功率消耗
      当输人激励量为额定值时,产品中每个绕组的功率消耗不大于12W。
      a .热性能: 当环境温度为40°C时,线圈应能承受110%额定值历时2min 其温升不大于65°C。
      b.介质强度:耐受2kV、50HZ、历时1min 交流试验电压无击穿或闪络现象。
      c.触点性能
      产品触点应能断开电压不大于250V,电流不大于1A,容量为50W 的直流有感负荷电路(时间常数为5±0.75ms),或电压大于250V,电流不大于3A,容量为250VA 的交流电路(功率因素为0.4±0.1)5000 次。
      d.产品的动作速率应不大于60 次/h,线圈每次通电时间不超过1S。
5 .使用与维护
      产品的验收步骤:
      a.检查产品的外观是否损坏;
      b 当产品的两个衔铁都处于吸合状态时,检查两个滑块是否在同一水平面上;
      C.检查产品的动作值是否满足技术要求;
      d.该产品通常情况下不需维护,但一年应检查一次指示器是否指示正常,工作电压线圈是否断线。
6 .供应成套性
      随产品供应的备件及文件应有:

      a.合格证明书

      b.前接线或后接线的安装附件;

      c.根据用户要求,供应一定数量的易损零件。

7 .订货须知

      订货时应指明:

      a.产品的名称型号;
      b.额定电压,额定电流;
      c.订货数量。
