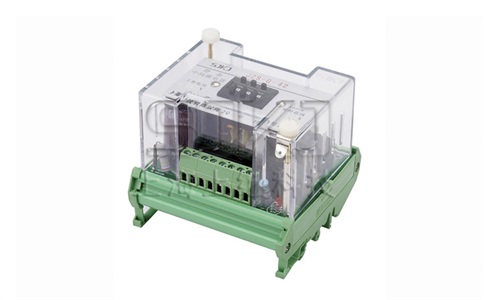

JZS-3型延时中间继电器-上海上继科技有限公司

1概述

JZS-3型延时中间继电器(以下简称产品)，主要用于交直流操作的继电保护和自动化装置中，作为上电瞬时动作、断电延时返回的时间元件。产品采用CMOS集成电路构成逻辑延时电路，使产品的整定时间更为精确。

2 主要功能及特点

a.产品采用晶体振荡和CMOS计数器，因此延时精度高;

b.产品采用8421码数字拨盘开关，延时整定方便直观;

C.延时整定范围宽，便于与保护配合。

3 技术数据

3.1额定参数。额定电压: 交流380V、220V、110V、48V。直流220V、110V、48V。

3.2 动作电压: 产品的动作电压不大于85% 额定电压。

3.3 返回电压: 产品的返回电压不小于10% 额定电压。

3.4 整定时间及准确度

a.整定范围: 0.02s~9.99s;

b.在基准条件下，任一整定值的平均误差不超过土(0.1%整定值+12ms)。

C.在基准条件下，任一整定值的延时一致性误差不超过土(0.1%整定值+12ms)。

3.5 功率消耗

产品在交流额定电压下的功率消耗不超过5VA,在直流额定电压下的功率消耗不超过6W。

3.6 触点性能

在电压不大于250V,电流不大于1A,时间常数为(5±0.75)ms的直流有感负荷电路中，断开容量为30W,在电压不大于250V,电流不大于1A(功率因素为0.4±0.1)的交流电路中，触点断开容量为150VA。

3.7 寿命: 电寿命10⁴,机械寿命10⁵。

3.8 绝缘电阻应不小于300MΩ。

3.9 介质强度: 耐受2kV、50HZ、历时1min交流实验电压无击穿或闪络现象; 耐受5kV 冲击电压无绝缘损坏现象。

4 产品结构

产品采用A11标准壳体，前盖材料为透明的有机玻璃，可清楚地观察到产品的动作准备情况以及整定值; 卸下前盖，可方便地进行整定; 拔出机芯，可方便地进行维护。

产品外形尺寸，安装开孔尺寸见附图，产品可实现嵌人式安装(后接线)、凸出式安装(前接线或后接线) 及拼装(后接线)。

5 产品使用说明

整定方法：产品延时值由面板上的三位数码拨盘整定。整定值为三位数值m与延时级差10ms的乘积。

a.延时计算公式:t=10xm+10式中: t——延时时间(ms),m——拨盘数值

b.由上式可得:m=(t-10) /10       m即为应整定的拨盘数值。

例如:要求重合闸时间为0.5S 即500ms 时,则m=(500-10)/10=49在拨盘整定时，拨于049。

6 调试检查说明

6.1检查接线示意图见图3。

6.2 延时准确度检查

将拨盘整定于最小整定值，把开关K合上，等待一分钟左右，再将开关K断开，测试延时值，依此测试10 次，以确定其平均误差和一致性误差。若准确度超差，则应检查数码拨盘及其连线。

6.3 各整定值检查

将数码拨盘分别整定于111、222、333、444、555、666、777、888、999 检查延时值，试验方法同6.2。若延时不正确，则应检查数码拨盘及其连线。

7 供应成套性

a.合格证明书一份;

b.使用说明书一份(同一订户的一批订货供应一份);

C.合同规定应提供的备品备件;

d.安装接线的成套零件。

8 订货须知

a.产品型号、名称及安装方式;

b.产品的额定电压;

c.订货数量、交货地址。
