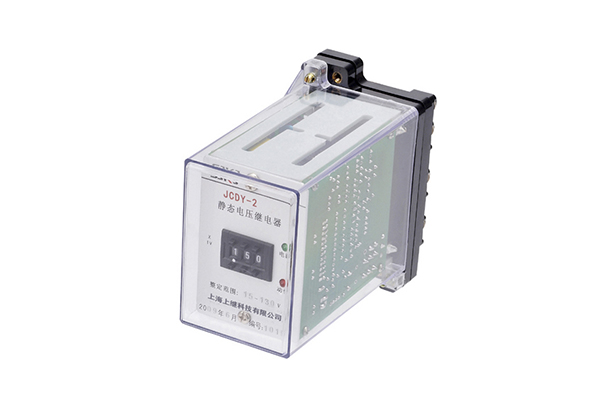

JCDY-2/B直流电压继电器

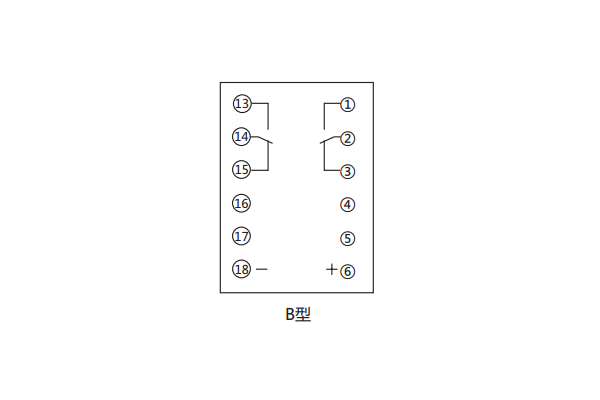

一、JCDY-2/B直流电压继电器内部接线及外引接线图(背视图)

接线图

二、JCDY-2/B直流电压继电器主要技术要求

●额定直流电压:220V、110V、48V。

●返回系数:过压不小于0.97;欠压不大于1.03。

●整定误差:不大于±2%。

●动作时间:在正常条件下,动作时间不大于25ms;

●返回时间:在正常条件下,返回时间不大于25ms;

●功率消耗:不大于10W。

●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出 触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

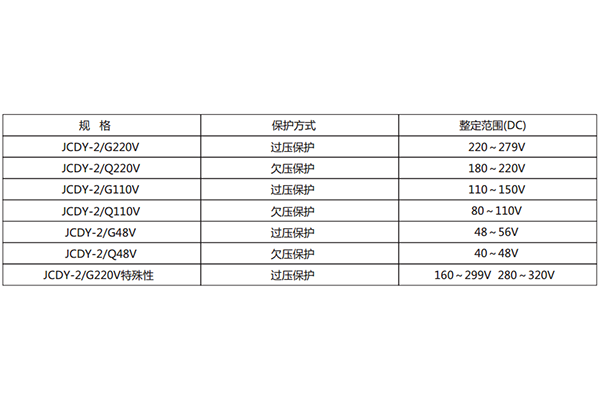

技术要求

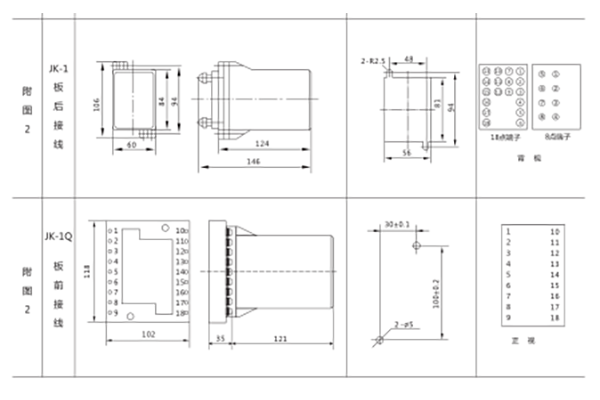

三、JCDY-2/B直流电压继电器外形及开孔尺寸

开孔尺寸

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内领先的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。


上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438


{以上内容仅供参考,上海上继科技有限公司有最终解释权}
