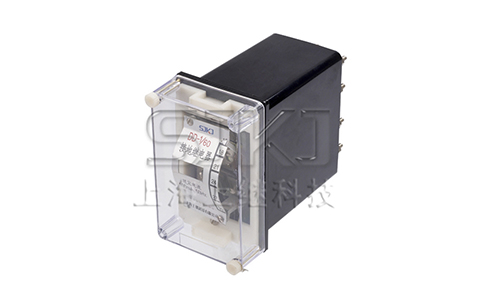

DD-1接地继电器-上海上继科技有限公司

1、用途

DD-1型接地继电器，为瞬时动作的过电流继电器，用作小接地电流电力系统高电压三相交流发电机和电动机的接地零序过电流保护。

继电器线圈接入零序电流互感器（电缆式、母线式、或者有三个相电流互感器组成的零序电流滤过器）

当被保护的电机零点经阻抗接地时，继电器接入变流器的差动回路。

当继电器接入由三个相电流互感器组成的零序电流滤过器时，还应接入闭锁继电器，以防止由于外部穿越性短路不稳定电流可能引起的误动作。

2、结构和工作原理

继电器是按电磁原理构成的。瞬时动作，电磁系统有两个线圈，当其中通过电流时，即在岛磁体中产生形成电磁力矩的磁通。

继电器线圈的出头接在继电器底座的端子上，并装设联接片使线圈可以由串联改成并联，因而继电器的整定值增大一倍。

整定电流的调整是用转动刻度盘上的指针以改变游丝的反作用力矩的方法进行的，继电器具有一个动合触点。
