JY-31A电压继电器使用方法及主要性能-上海上继科技有限公司

发表时间:2019-09-10 22:01 浏览次数:326 〖返回〗

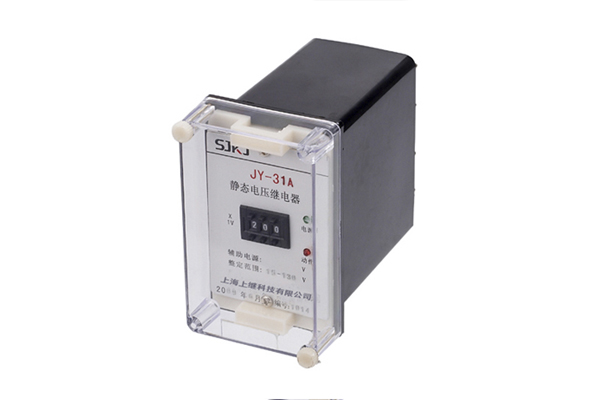

一、JY-31A电压继电器使用方法

JY-31A电压继电器用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代电磁型电压继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100-300V均能可靠工作。

JY系列静态电压继电器分为三个系列:JY-10、JY-20、JY-30,可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。 本继电器采用拨码开关整定电压值, 用倍率开关切换,改变整定值无需校验;整定范围宽,有利于用户压缩库存品种。

二、JY-31A电压继电器主要性能

1、辅助电源:AC、DC、100~220V

2、过载能力:交流回路允许长期接通1.2倍额定值。

3、电压整定范围1~240V,40~440V,级差1V。

4、功率消耗:

a、交流回路功耗小于1VA(交流额定值100V时)

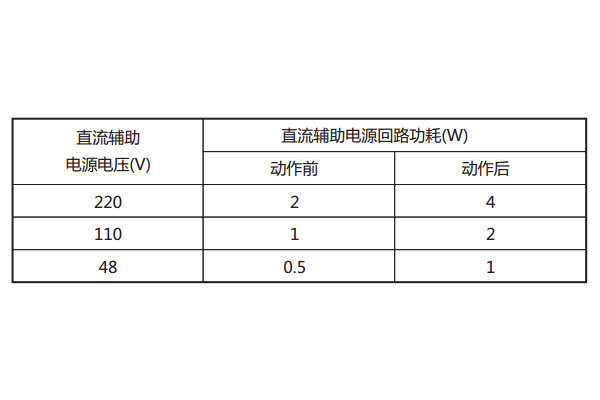

b、直流回路功耗:见下表

直流回路功耗

5、整定误差

a、整定值在1V-440V范围内,整定平均误差的绝对值不大于3%,平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下,同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

6、动作时间

a、过电压继电器:1.2倍整定值的动作时间不大于25ms;2倍整定值的动作时间不大于20ms;

b、低电压继电器:0.5倍整定值的动作时间不大于20m。

7、返回系数

a、过电压继电器返回系数为0.85~0.95;

b、低电压继电器返回系数为1.02~1.12;

8、返回时间:不大于27ms。

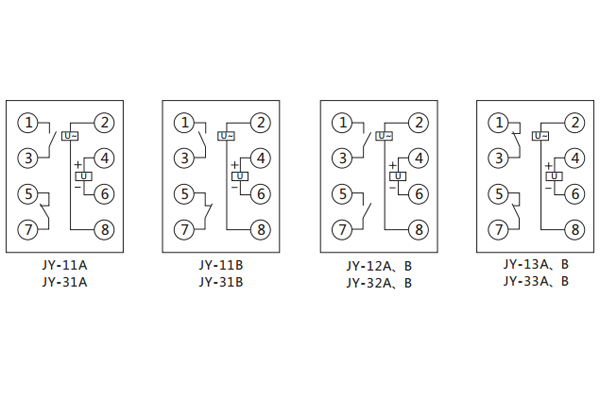

三、JY-31A电压继电器内部接线及外引接线图(正视图)

接线图
