ZSJ-4直流断电延时继电器生产厂家及主要性能-上海上继科技有限公司

发表时间:2020-05-16 10:50 浏览次数:392 〖返回〗

一、ZSJ-4直流断电延时继电生产厂家介绍

ZSJ-4直流断电延时继电器厂家之一,上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置,电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体,致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海,全国各地设有办事机构。

二、ZSJ-4直流断电延时继电背面接线图

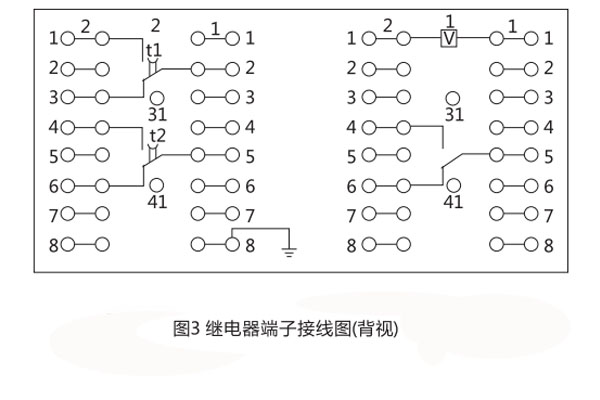

继电器的接线端子图如图3所示,图中触点为继电器失电后的状态,当加上额定直流电压时,瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作,此时触点状态与图3所示相反。当所加电压突然断电(失压)时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点K2在断电后延时t2才返回,返回后触点状态如图3所示。

接线图

三、ZSJ-4直流断电延时继电技术参数

5.1额定电压:直流220V、110V、48V、24V。

5.2保证继电器触点可靠通电动作所需电压不大于70%额定电压。

5.3 保证继电器可靠断电返回的电压不小于10%额定电压。

5.4在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms。

5.5在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

5.6两付延时返回的触点可各自独立整定,时间整定范围均为0.02s-9.99s,而延时整定值可以不同或相同。

5.7在额定电压下继电器消耗的功率不大于4W。

5.8继电器允许长期承受110%额定电压。

5.9继电器在电压不大于250W、电流不大于1A时间常数T=5ms±0.75ms直流有感电路中触点断开容量为30W。

5.10继电器各电路与外露的非帯电金属部分之间应能承受有效值2kV.输入电路和触点之间应能承受1kV, 50Hz交流电压.历时1min实验,应无绝缘击穿或闪络现象。

5.11继电器能在-10°C~40°C温度范围内可靠工作。

5.12继电器机械寿命105次,电寿命104次。
