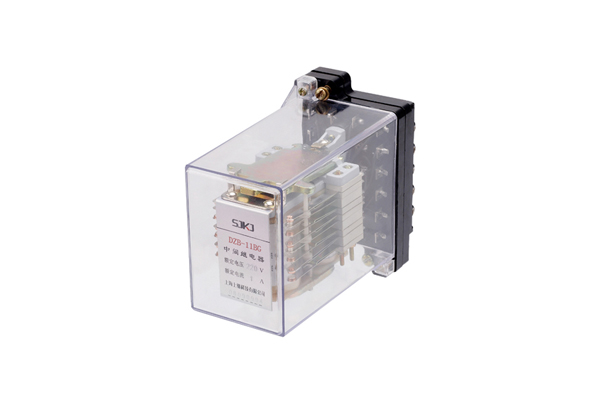

DZB-11BG中间继电器参数及开孔尺寸-上海上继科技有限公司

发表时间:2020-05-23 15:51 浏览次数:398 〖返回〗

一、DZB-11BG中间继电器的简介

中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。

二、DZB-11BG中间继电器的参数

额定电压:DC  220V、110V、48V、24V。

额定电流:0.25A、 0.5A、lA、2A、4A、8A。

动作值:动作电压为额定电压值的30~70% ;动作电流不大于80%的额定电流。

保持值: 保持电压不大于70%额定电压; 保持电流不大于80%额定电流。

返回值:不小于额定值的5%。

动作时间:在额定电压下,动作时间不大于50ms。

返回时间:不大于60ms。

功率消耗:不大于7W。

触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。 输出触电长期允许接通电流为5A。

三、DZB-11BG中间继电器的开孔尺寸

开孔尺寸

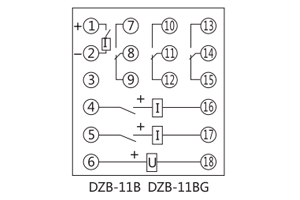

四、DZB-11BG中间继电器的接线图

接线图

五、DZB-11BG中间继电器的额定值

电压额定值:额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值:动作电压直流应不大于额定电压70%,交流应不大于额定电压75%;

返回值:返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
