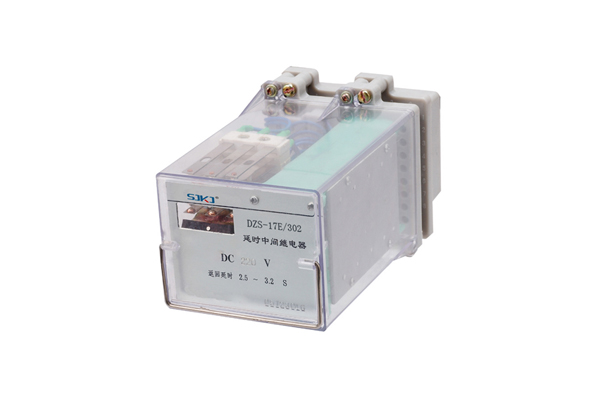

一、DZS-17E/302中间继电器的介绍

用于继电保护与自动控制系统中,以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。所以,它只能用于控制电路中。 它一般是没有主触点的,因为过载能力比较小。所以它用的全部都是辅助触头,数量比较多。新国标对中间继电器的定义是K,老国标是KA。一般是直流电源供电。少数使用交流供电。

DZS-17E/302中间继电器的原理

DZS-17E/302延时中间继电器采用JCK-10A/3型壳体。

该继电器工作原理是采用电磁原理,由电磁系统、触点组、延时回路等部分组成。延时采用阻容充放电回路。当继电器线圈输入激励量的同时,由电磁系统产生电磁力,吸合衔铁动作,使继电器触点闭合或断开。在继电器线圈输入激励量的同时,阻容回路中的电容器被充电,当激励量消失时,由阻容回路对线圈放电,使继电器延时返回。

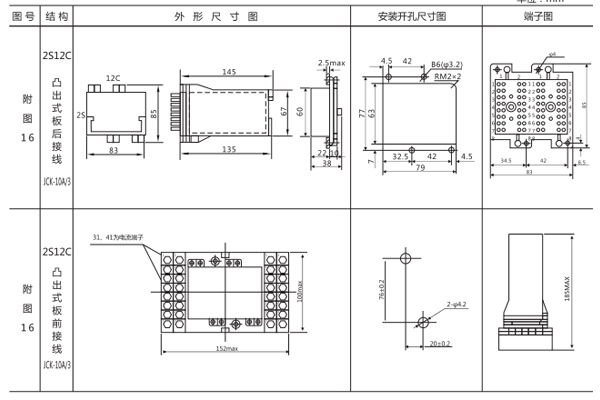

DZS-17E/302中间继电器的开孔尺寸

开孔尺寸

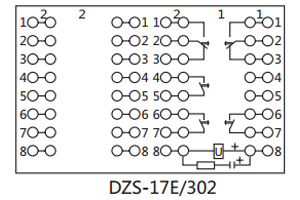

DZS-17E/302中间继电器的接线图

接线图

DZS-17E/302中间继电器的结构

⒈线圈装在"U"形导磁体上,导磁体上面有一个活动的衔铁,导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈,而对于DZB,DZS,DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
