BZS-12中间继电器参数及开孔尺寸-上海上继科技有限公司

发表时间:2019-08-23 13:15 浏览次数:362 〖返回〗

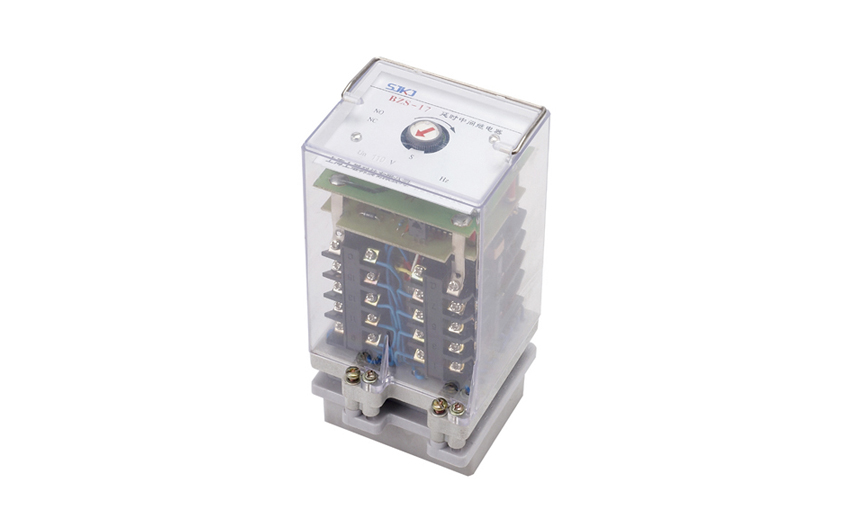

BZS-12中间继电器

一、BZS-12中间继电器的介绍

用于继电保护与自动控制系统中,以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。所以,它只能用于控制电路中。 它一般是没有主触点的,因为过载能力比较小。所以它用的全部都是辅助触头,数量比较多。新国标对中间继电器的定义是K,老国标是KA。一般是直流电源供电。少数使用交流供电。

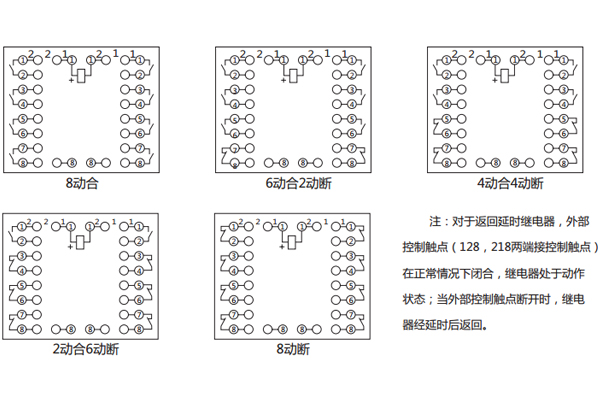

、BZS-12中间继电器的接线图

接线图

、BZS-12中间继电器的参数

额定电压:AC 220V、110V;DC 220V、110V、48V、24V。

接点形式:8动合;6动合2动断;4动合4动断;2动合6动断;8动断。

动作值:直流继电器动作电压不大于70%额定电压;交流继电器动作电压不大于85%额定电压

返回值:继电器返回电压不小于5%额定电压。

延时整定误差:不大于整定值的2%。

功率消耗:直流不大于10W;交流不大于10VA。

触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

、BZS-12中间继电器的开孔尺寸

开孔尺寸

、BZS-12中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小,温升低,不需外附大功率电阻,可任意安装及接线方便。

⒊继电器触点容量大,工作寿命长。

⒋继电器动作后有发光管指示,便于现场观察。

⒌延时只需用面板上的拨码开关整定,延时精度高,延时范围可在0.02-5.00S任意整定。
