DZS-115中间继电器参数及接线图-上海上继科技有限公司

一、DZS-115中间继电器的应用范围

DZS-100继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量。

DZS-115、DZS-117为延时动作继电器；DZS-127、DZS-136型为延时电压动作和电流保持继电器；DZS-145型为延时返回继电器。

DZS-115、DZS-117只有一个电压工作绕组；DZS-127、DZS-136型只有一个电压工作绕组和两个电流保持绕组。

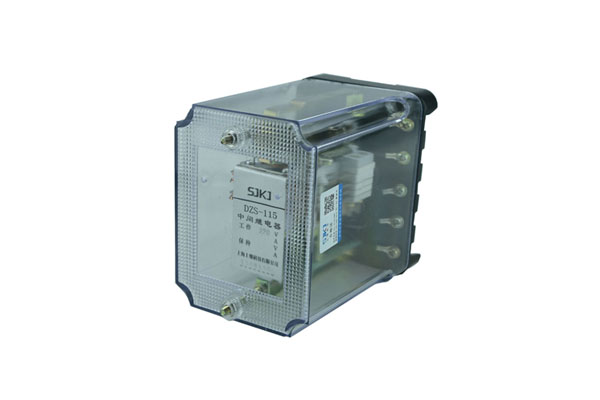

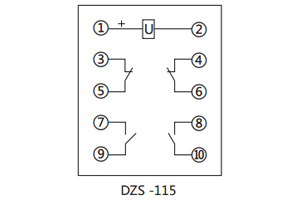

二、DZS-115中间继电器的接线图

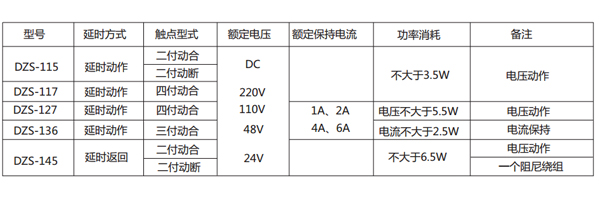

三、DZS-115中间继电器的参数

●动作值：动作电压不大于30～70％额定值；保持电流不大于80％额定电流。

●动作时间：不小于0.06s(DZS-145型除外)。

●返回时间：DZS-145在额定电压下，通电时间不小于0.5s,然后切断电源，继电器的返回时间不小于0.8s；其它型继电器切断电源后立即 返回。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

四、DZS-115中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

五、DZS-115中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
