ZJ3-4C/80中间继电器安装尺寸及技术参数-上海上继科技有限公司

一、ZJ3-4C/80中间继电器的简介

中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。

二、ZJ3-4C/80中间继电器的技术参数

●额定工作电压：220V、110V、48V、24V。

●额定工作电流：0.25A、0.5A、lA、2A、4A。

●额定保持电流：0.25A、0.5A、IA、2A、4A。

●动作值：电压型继电器的动作电压为50～70％的额定电压值；电流型继电器的动作电流不大于80％额定电流。

●保持值：电压保持时不大于70％额定电压；电流保持时不大于80％额定电流。

●返回值：不小于额定值的5％。

●动作时间：不大于7ms。

●功率消耗：不大于8W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

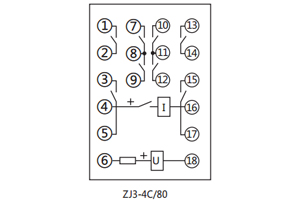

三、ZJ3-4C/80中间继电器的接线图

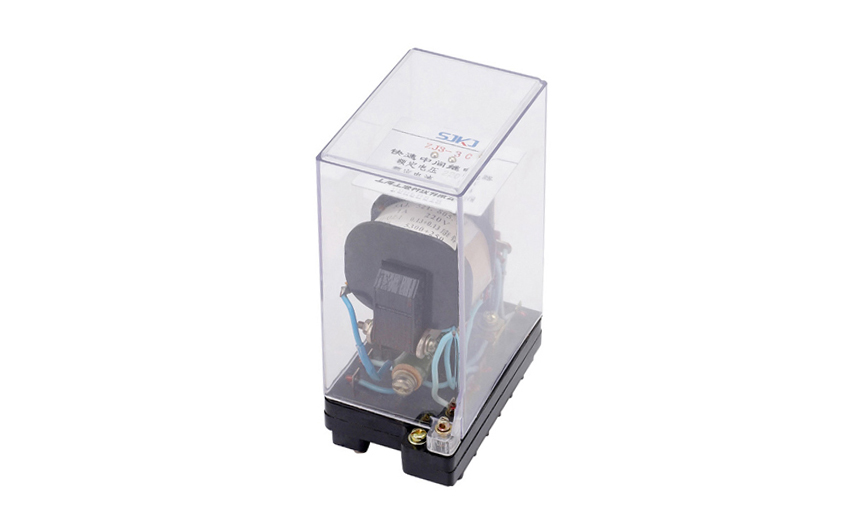

四、ZJ3-4C/80中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、ZJ3-4C/80中间继电器的安装尺寸
