降低继电器维持电流,继电器低功耗设计-上海上继科技有限公司

发表时间:2018-06-07 10:30 浏览次数:1139 〖返回〗

我们都知道继电器吸合电流是比吸合之后的维持电流要大,如果设计电路时考虑到继电器的这一特性,即在继电器吸合后减小其工作电流,只要能够可靠维持吸合状态,就能达到降低继电器功耗的目的。

继电器电路图电流继电器
图1

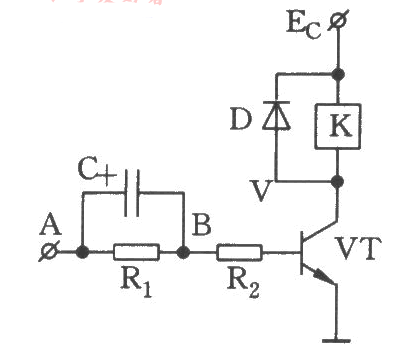

如图1所示,在继电器的驱动三极管基极接有电阻R1和电容C,当控制电平从A点注入时,电容C两端电压不能突变,相当于A点注入的控制电平没有损耗的提供给了三极管基极,从而驱动继电器吸合。当电容C上的电压充满时,控制电平经R1限流后提供给三极管基极,驱动继电器的电流相应变小使之能够维持吸合,达到降低功耗的目的。

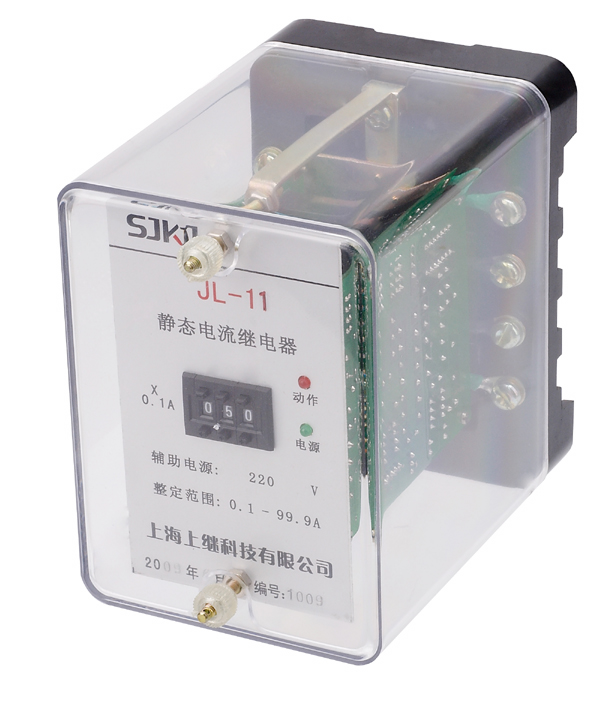

继电器电路图JL系列静态电流继电器(JL-11)1.jpgJL-11静态电流继电器

图2

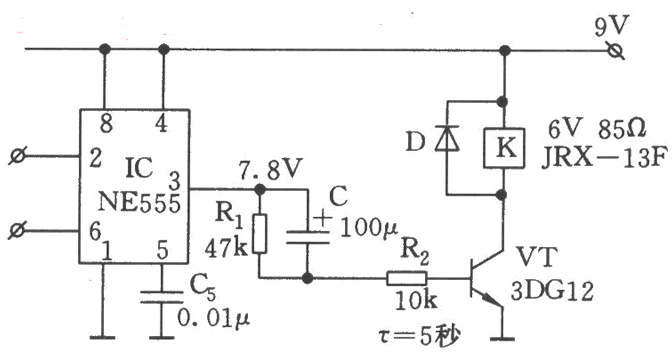

再来看图2,这是一个由
555时基电路提供控制电平的电路。当555电路的3 脚由低电平翻转为高电平时,由于电容C两端电压不能突变,则三极管VT获得的注入电流为(VA-0.7V)/R2。之后,C通过R2和三极管eb结充电,VB电压下降,当C充满时,VB=VA-VC,由于三极管基极电流Ib的减小,使流过继电器的电流Ic减低至接近释放电流,继电器完成低功耗维持状态的转换。
