JY-32A电压继电器原理及开孔尺寸-上海上继科技有限公司

发表时间:2019-07-27 16:01 浏览次数:327 〖返回〗

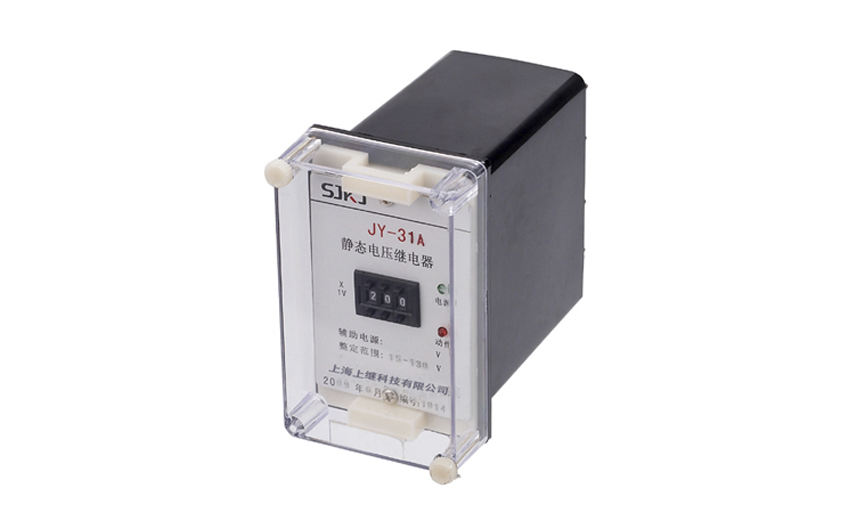

JY-32A电压继电器

一、JY-32A电压继电器的用途

JY-32A静态电压继电器用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代电磁型电压继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100-300V均能可靠工作。

JY系列静态电压继电器分为三个系列:JY-10、JY-20、JY-30,可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。 本继电器采用拨码开关整定电压值, 用倍率开关切换,改变整定值无需校验;整定范围宽,有利于用户压缩库存品种。

二、JY-32A电压继电器的原理

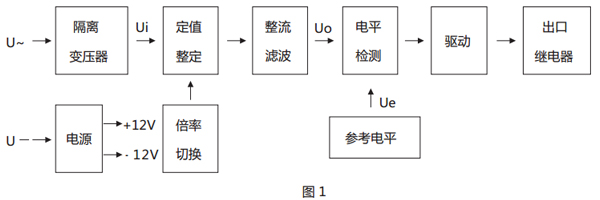

本继电器为静态型继电器,采用进口集成电路构成;被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui, 经整定后进行整流,整流后脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压Ue进行比较,若直流 电压 Uo 低于参考电压,电平检测器输出正信号,驱动出口继电器,则本继电器处于动作状态。反之,不论是过电压继电器或是低电压继电 器,若直流电压 Uo 高于参考电压Ue,电平检测器输出负信号,本继电器处于不动作状态。

、JY-32A电压继电器的整定误差

a、在整定范围内,整定平均误差的绝对值不大于3%,平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下,同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

、JY-32A电压继电器的动作时间

在1.1倍实测动作值时,过电压继电器的动作时间不大于0.12 s(对DY-32~34/60C不大于0.15 s);在2倍实测动作值时,动作时间不大于0.04 s(对DY-32~34/60C不大于0.06 s);低电压继电器在0.5倍实测动作值时,动作时间不大于0.15s。

、JY-32A电压继电器的开孔尺寸

开孔尺寸
