发表时间:2023-11-18 10:15 浏览次数:207 〖返回〗中间继电器主要用途是当其他继电器触头数量或容量不够时,可借助中间继电器扩充触头数目或增大触头容量,起中间转换作用。将多个中间继电器相组合,还能构成各种逻辑运算电器或计数电器。 中间继电器文字符号:KA

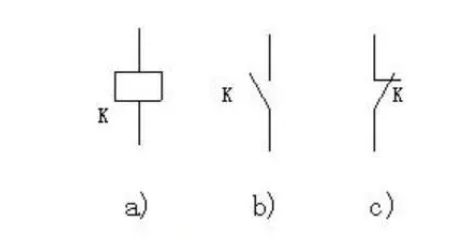

中间继电器各部件的图形符号见图。标注型式为:
中间继电器的文字符号和图形符号
中间继电器在实际应用中有2个基本作用:
1,触点扩展,一般用在主回路居多。
例如:中间继电器用在主回路中,和交流接触器并联,用来扩展交流接触器的触点,弥补触点使用情况不足的缺点。
2,进行电气隔离一般多应用于控制电路中。
就是我们平常使用的原理:小电流来控制大电流,小电压来控制大电压,对于主回路中大电流和大电压进行隔离。
中间继电器我们看图中这款,13---14电源接线,1--5---9,9----5常开点,1--9常闭点。
同样的4---8---12=4---12常闭点。8----12常开点。

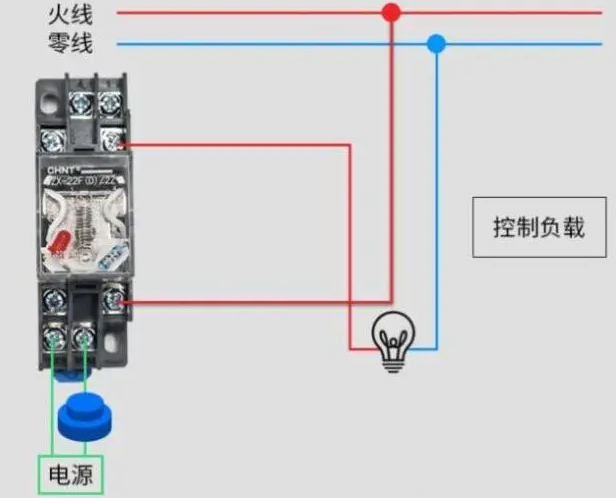

实物运用:如何用微型继电器控制负载,图中我们用继电器控制一盏灯,13---14接入电源,零线直接进灯,火线进继电器常开点9,经过常开点出来就是5,接到灯上面,当继电器的电的时候常开触点闭合,灯
得
电亮
起来。

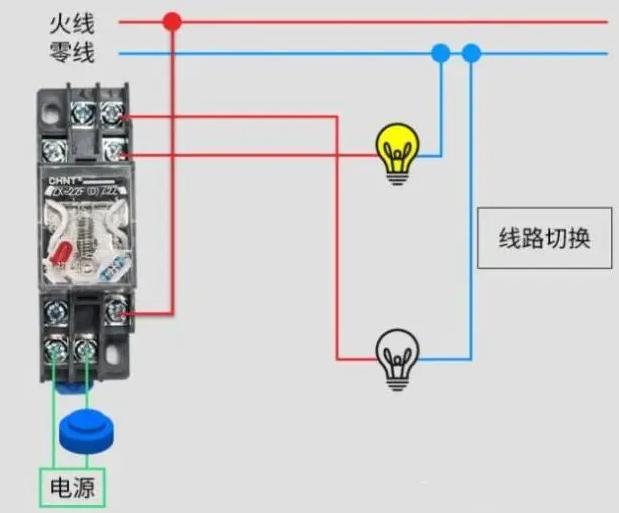

继电器常开---常闭运用=13---14接继电器电源,零线分别进两个灯,火线进继电器公共端9,然后5出来进灯,1号端子出来进灯,微型继电器初始状态1号端子上面的灯会亮起来,因为1---9是常闭点,继电器得电吸合5号接线端子灯会亮起来。因为继电器得电,常开触点闭合,所以灯会亮起来。
