JCDY-2/A电压继电器参数及接线图-上海上继科技有限公司

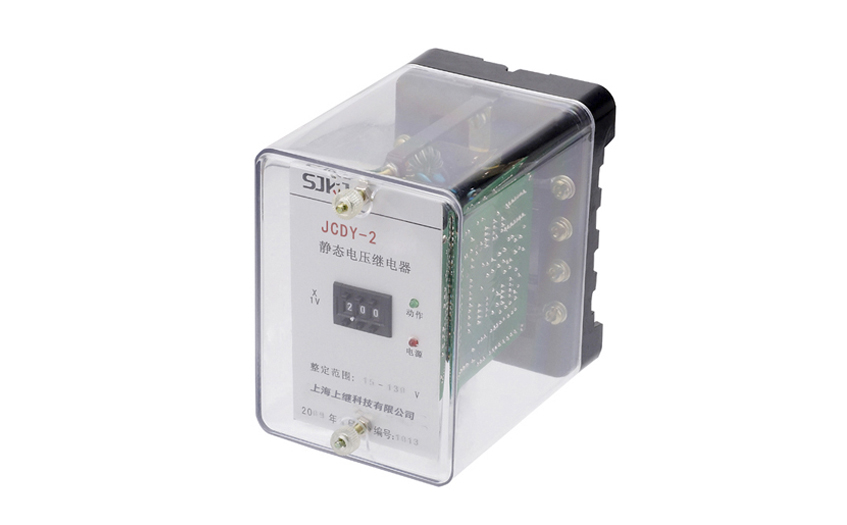

一、JCDY-2/A电压继电器的应用范围

JCDY-2/A直流电压继电器用于电站或其它的场合的各种直流电源的过电压、欠电压检测或保护，可作为直流屏、镉镍电池 屏的配套使用。该继电器采用集成运放电路，出口采用中间继电器，具有输出容量大、稳定可靠、动作灵敏、整定误差小、返回系数高(过压)、线性好、无噪声、采用数字拨码设置动作值，使用直观方便等特点，是直流系统中电压测量元件理想更新换代产品。

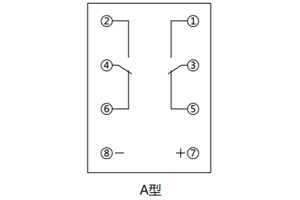

二、JCDY-2/A电压继电器的接线图

三、JCDY-2/A电压继电器的参数

●额定直流电压：220V、110V、48V。

●返回系数：过压不小于0.97；欠压不大于1.03。

●整定误差：不大于±2％。

●动作时间：在正常条件下，动作时间不大于25ms；

●返回时间：在正常条件下，返回时间不大于25ms；

●功率消耗：不大于10W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出 触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

四、JCDY-2/A电压继电器的开孔尺寸

JCDY-2/A采用HK-1壳体，如图所示

五、JCDY-2/A电压继电器的动作可靠性

1.在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。

2. 当对线圈突然施加1.75倍的整定电压激励量时，其动合触点应无抖动地闭合。

3. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。
