一、JX-D/3信号继电器的作用

1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

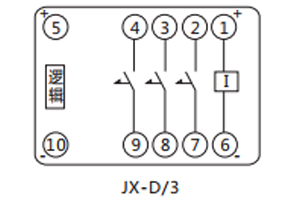

二、JX-D/3信号继电器的接线图

三、JX-D/3信号继电器的参数

1.额定值

电压型额定工作电压：DC220V、110V; 交流信号继电器可根据客户要求定做。

电流型额定工作电流：10mA~2A；如有特殊要求可定做。

2.动作值

电压型：不大于70%额定电压；

电流型：不大于90%额定电流。

3.动作时间：在额定工作状态不大于20mS。

4.触点容量

继电器输出电器的触点断开电压不大于250V，时间常数为5±0.75mS的直流有负荷电路为50W，电压不大于250V的交

流电路（功率因数COSΦ为0.4±0.1)为250VA。继电器触点可长期接头2A。

5.介质强度：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值），50Hz的交流 电压，历时1分钟试验而无绝缘击穿或飞弧现象。

6.绝缘电阻：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻 不小于300MΩ。

7.功率消耗：功率消耗不大于10W。

8.电寿命：继电器触点接于规定容量的电流负荷中，能可靠动作及返回，电寿命105次。

9.机电寿命：继电器不接负荷能可靠动作及返回，其机械寿命为106次。

10.抗干扰性能：继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。

四、JX-D/3信号继电器的开孔尺寸

JX-D采用JK-5壳体，如图所示

五、JX-D/3信号继电器的原理

一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。
