JS-G10时间继电器开孔尺寸及工作原理-上海上继科技有限公司

发表时间:2019-07-04 14:58 浏览次数:286 〖返回〗


一、JS-G10时间继电器 概述

JS-G10端子排静态时间继电器采用英晶震荡器和大规模CMOS集成专用电路,其延时精度远高于电磁型时间继电器和RC型时间继电器,为电力系统继电器保护缩短主保护和后备保护时间差提供保证,且整定范围更大,极差更小,直观方便,从0.02s到999h范围内都可以任意整定,均能保证精度,无须效验。主要用于各种保护和自动控制线路中,使控制元件的动作得到可靠的延时。

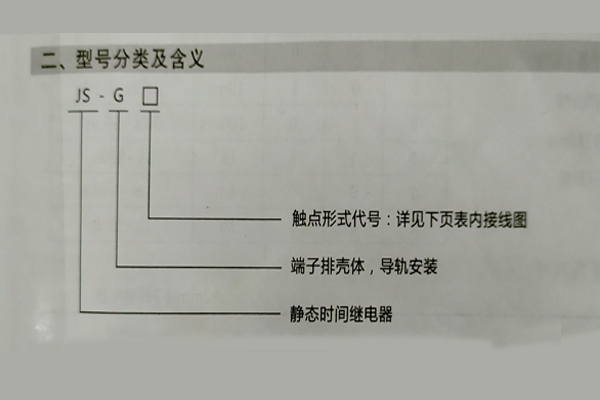

二、JS-G10时间继电器命名及含义


三、JS-G10时间继电器工作原理

JS-G10端子排静态时间继电器采用大规模CMOS专用集成电路。上电瞬间,晶振起振,CPU复位,从零开始正向计数,同时读取拔盘的设定值的时基常数;当计数值与设定值同时,输出高电平,驱动三极管,出口继电器动作,且利用触点自保持,以保证不发生抖动,当电源消失,出口继电器则返回。

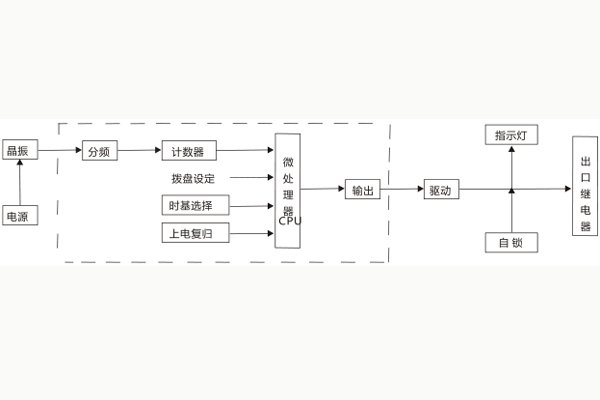

工作原理

四、JS-G10时间继电器主要技术参数

延时范围和极差:延时范围:0.02s~999h可选;

延时整定误差:继电器在20℃±50℃时,施加额定电压下,继电器延时整定误差(包含一致性):整定值≤100s时,误差
≤0.1s;整定值大于100s时,误差<±0.1%;
返回时间:用切断电路的方法,使继电器断电,继电器触点返回不大于20ms;
电源电压允许变动范围:电源电压允许变动范围为额定电压的0.8~1.1倍;
触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不
超过250V,电流不超过2A,功率因数为COSφ=0.4+0.1的交流电路中,断开容量为250VA。输出触点在上述规定的负荷条件下,产
品能可靠动作及返回10万次。输出触点长期允许接通电流为;
介质强度:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间能承受2000V(有效值),50Hz的交流电压,历时
1min试验无绝缘击穿或飞弧现象;
绝缘电阻:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不
小于300MΩ。
电寿命:继电器触点接于规格容量的电路负荷中,能可靠动作及返回,电寿命为105次。
机械寿命:继电器不接负荷能可靠动作及返回,其机械寿命为105次。
功率消耗:在额定电压下,继电器功率消耗不大于5W。

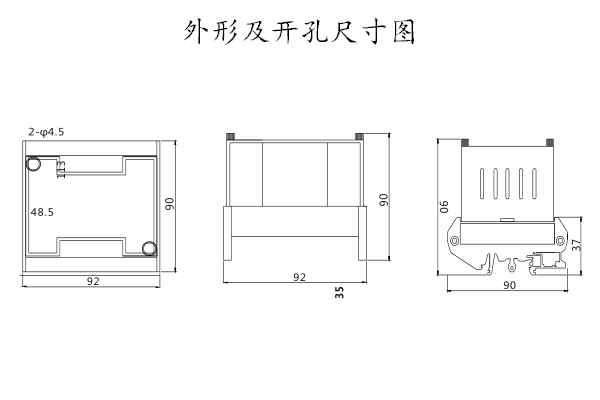

五、JS-G10时间继电器开孔尺寸级外形

开孔尺寸

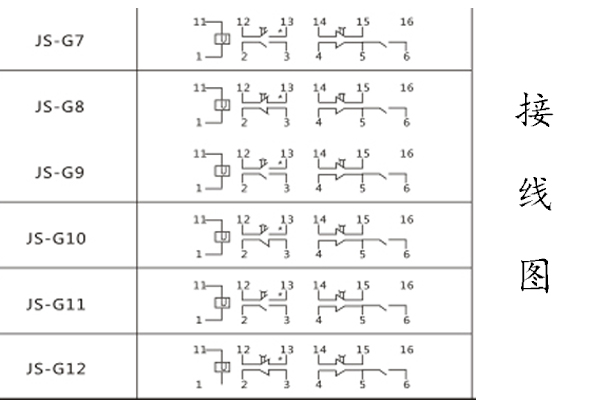

六、JS-G10时间继电器接线图
