JLS-86/023双位置继电器的技术数据及安装尺寸-上海上继科技有限公司

发表时间:2020-05-18 08:21 浏览次数: 〖返回〗

一、JLS-86/023双位置继电器的概述

JLS-86/023静态双位置继电器用于交直流操作的各种保护与自动控制系统中,作为切换闭锁元件。

本系列产品采用进口双位置继电器组成,不需要任何繁琐的机械调整,安全可靠,并有可靠,并有分闸、合闸指示,分闸、合闸线圈由电流启动或电压启动,电流启动值从0.25A~6通用。接线时注意极性,简化了大量的规格,这样既方便设计安装,又利于配套。

、JLS-86/023双位置继电器的结构

本系列产品安装尺寸与DLS-10B、 DLS-30A型完全相同,可直接替代。 DLS-40F、 DLS-5系列产品由于体积庞大,在使用中不方便,可采用JLS-86系列中接点形式一致而体积小的产品替代。当继电器线圈分别励磁动作时,一组触点闭合,另一组触点断开,继电器在任何情況下保持一中状态。继电器的可动系数由永久磁钢保持。

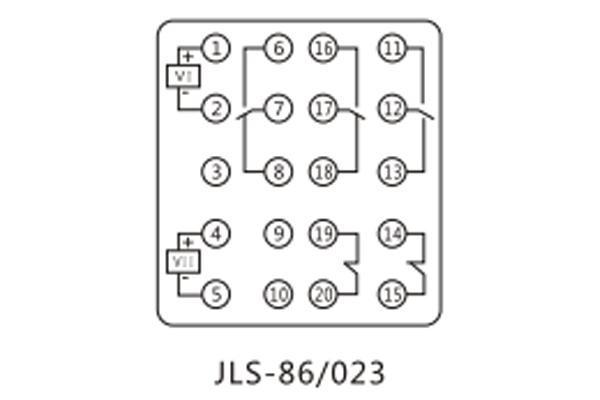

、JLS-86/023双位置继电器的接线图

接线图

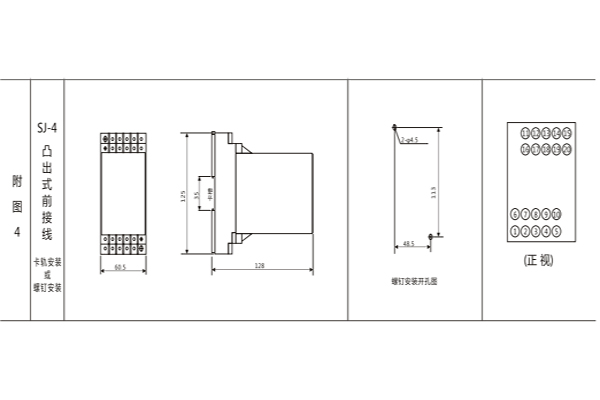

、JLS-86/023双位置继电器的开孔尺寸

JLS-86采用SJ-4壳体,如图所示

开孔尺寸

本公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。有着高超的售前技术支持和对用户高度负责的售后完善服务。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO-9001:2000国际质量体系认证。是值得社会及用户信赖的公司。请大家多多支持!详细联系方式如下


上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438



{以上内容仅供参考,上海上继科技有限公司有最终解释权}
