ZJJ-1A监视继电器的参数及接线图-上海上继科技有限公司

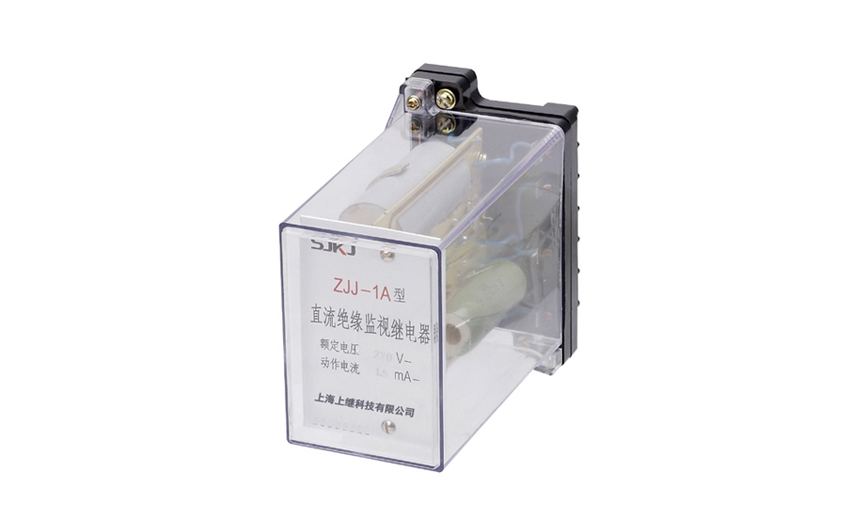

一、ZJJ-1A监视继电器的应用范围

ZJJ-1A直流绝缘监视继电器是监视直流母线绝缘情況的一种继电器。适用于监视低压直流母线绝缘情况。当母线对地绝线降低到一定值时,继电器可预发警告信号。

二、ZJJ-1A监视继电器的参数

电压等级和电流值: 220V15mA、220V2.2mA、110V3.1mA、48V6.3mA。

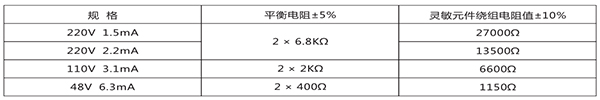

继电器的平衡电阻和灵敏元件电阻值

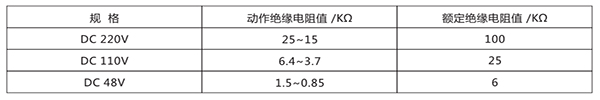

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表规定值时.继电器应可靠动作。

功率消耗:不大于4.5W。

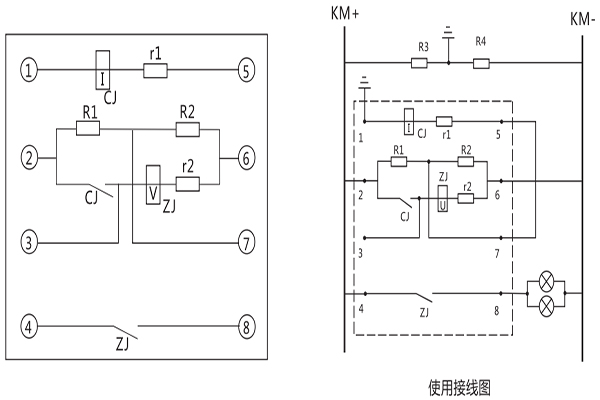

三、ZJJ-1A监视继电器的接线图

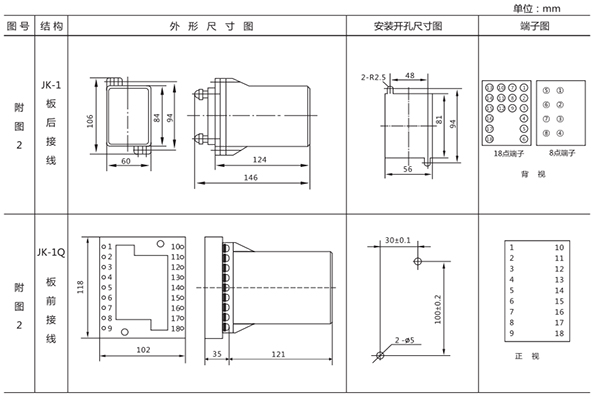

四、ZJJ-1A监视继电器的开孔尺寸、

ZJJ-1A采用JK-1壳体，如图所示
