RXMS1快速跳闸继电器的优势及参数-上海上继科技有限公司
发表时间：2019-06-17 15:13 浏览次数：404 〖返回〗
一、RXMS1快速跳闸继电器的用途
该继电器用于电力系统二次回路中作为出口跳闸用 。
二、RXMS1快速跳闸继电器的优势
1动作快速,动作时间有3.5-4ms及5-5.5ms和7.5-8ms。
2 通过继电器罩壳上的小孔拔动行铁可以试验触点动作情况。
3继电器可以电压起动电流自保(最多有三个电流保持绕组)。
三、RXMS1快速跳闸继电器的原理
RXMS1快速跳闸继电器为电磁式继电器,由电磁系统,接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上,活动非常灵活,反作用力靠触点簧片的反力来实现,这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理,使继电器的接触可靠性提高并降低了接触电阻,提高了触点的通断能力。继电器外壳采用引进的Combiflex凸出式模数插入结构。
四、RXMS1快速跳闸继电器的参数
1动作电压:<70%额定电压 ,保持电流<80%额定电流。
2返回电压: >5%额定电压。
3动作时间：
3.1功耗6.8W时动合触点<4ms,动断触点<3.5ms;动合触点<8ms,动断触点<7.5ms。
3.2功耗3.5W时动合触点< 5.5ms,动断触点< 5ms。
3.3保持型继电器动合触点< 8ms。
4触点长期允许通过4A电流。

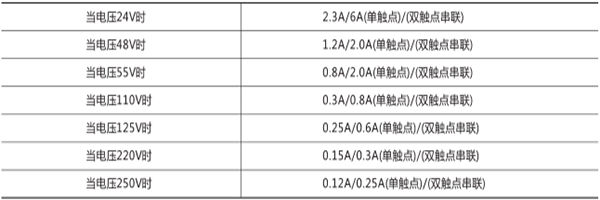

5触点**断开容量: AC; 250V时为3A(功率因数=0.4) , 250VA。 DC 250V时为1A(L/R=40ms时) , 30W。
6绝缘耐压: 50Hz, lmin, 2㎸。
7冲击电压: 5kV。
8能承受5-15Hz中等震级的地震波冲击。
9保持电流:0.5.1,2,4A。

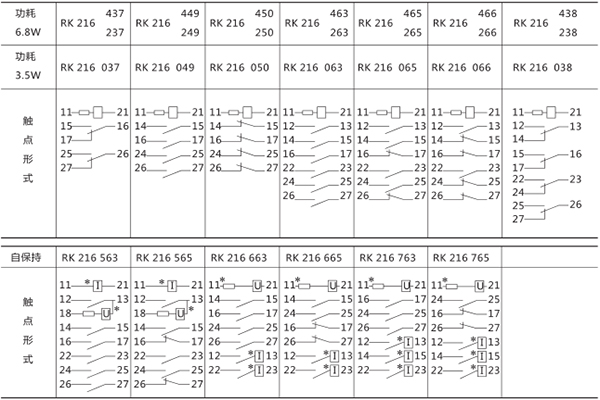

10触点形式及代号。
11额定电压、额定电流及线圈电阻

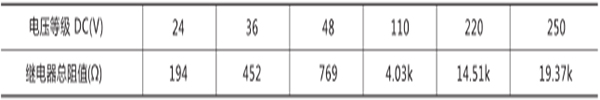

11.1 RK2162口口、 RK2164口口

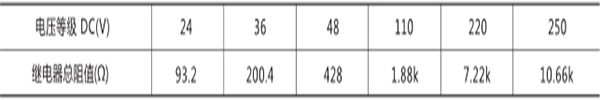

11.2 RK216 0口口

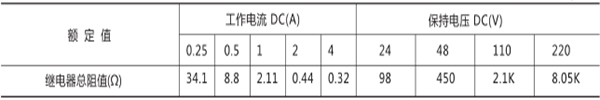

11.3 RK216 56口口

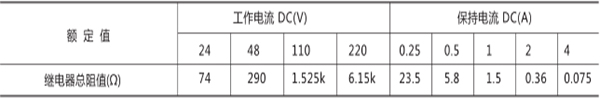

11.4 RK21666口、 RK216 76口
