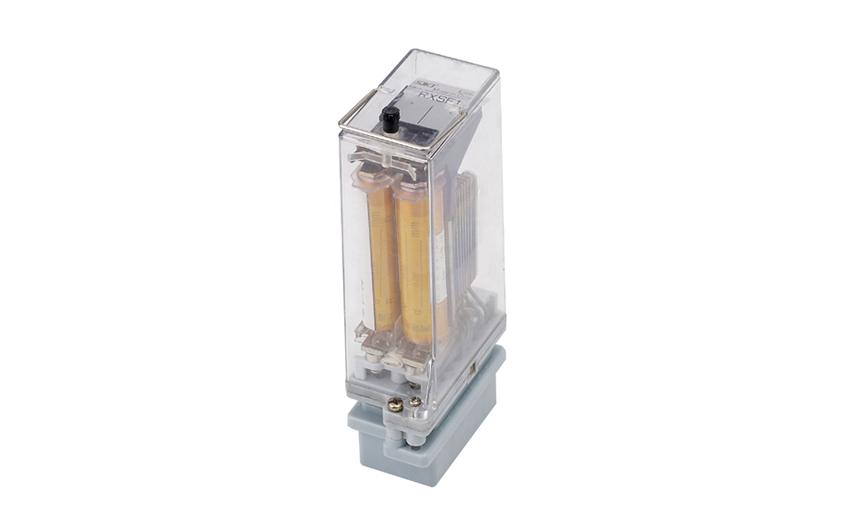

RXSF1型双掉牌信号继电器的安装尺寸及原理-上海上继科技有限公司

一、RXSF1型双掉牌信号继电器的用途

该继电器用于电力系统二次回路及工业自动化控制回路中 , 作故障指示及报警之用 。

二、RXSF1型双掉牌信号继电器的优势

1继电器体积小,在最小的安装外壳内装有二个独立的信号继电器。

2信号牌显示清晰,每一个继电器有三付触点。

3继电器上的能牌可以脱卸,因此可印上所需的文字。
三、RXSF1型双掉牌信号继电器的原理

RXSF1双元件信号继电器是在一个最小外壳内装有二个独立的信号继电器。该继电器为电磁拍合式结构,由电磁系统,接触系统及信号显示三部分组成。当继电器动作时信号牌靠重力自然掉牌显示,信号为四条横条显示。颜色有红、黄受光色二种.显示清晰视角宽广。信号消失时,触点自然复回,信号牌有手动复归及自动复归二种,外壳采用引进的Combiflex凸出式模数化插入结构。

四、RXSF1型双掉牌信号继电器的安装尺寸

RXSF1采用2S6C外壳，如下图所示
