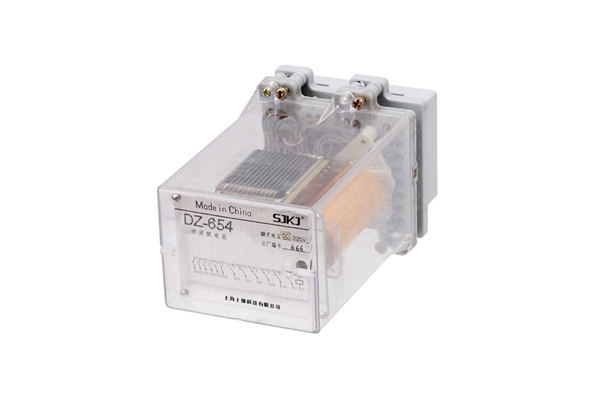

RXMA2(DZ-654)继电器的特点及安装尺寸-上海上继科技有限公司

发表时间:2020-05-16 13:21 浏览次数:316 〖返回〗

一、RXMA2(DZ-654)继电器的用途

该继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制范围之用。

二、RXMA2(DZ-654)继电器的原理

RXMA2中间继电器为电磁拍合式结构,由电磁系统,接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片带动簧片使触点回路转换。触采用双触点接触 ,具有接触电阻小,接触可靠、断开容量大等优点。吸片设计时惯量很小,所以该继电器能耐受一定量的冲击及振动,并能耐受地震波的冲击。继电器外壳采用引进的Combiflex凸出式模数化插入结构。

、RXMA2(DZ-654)继电器的特点

1提供多至15付动合或动断以及转换触点,可筒化继电保护及自动化控制方案,结构紧法;不必通过两个或多个继电器的串联或并联来增加触点数量。

2 通过罩壳上的小孔拔动行铁可以试验触点动作情况。

3线圈激励为直流。

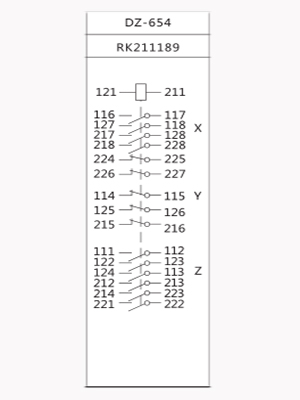

、RXMA2(DZ-654)继电器的触点形式

触点形式

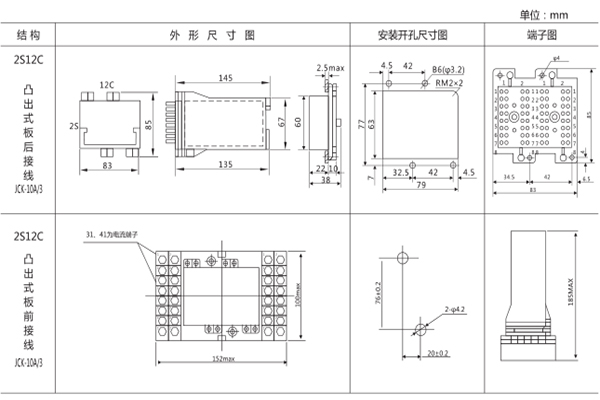

、RXMA2(DZ-654)继电器的安装尺寸

安装尺寸
