JL-Z-42电流继电器-上海上继科技有限公司

发表时间:2020-05-30 00:20 浏览次数:376 〖返回〗

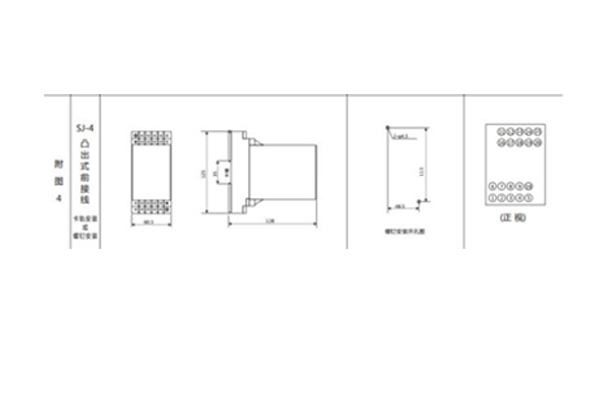

一、JL-Z-42电流继电器外形尺寸及开孔尺寸


二、JL-Z-42电流继电器应用范围

JL-Z/42集成电路电压继电器作为继电保护元件,主要用于发电机、变压器、输变电、线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障。本系列继电器采用CMOS集成电路进行运算和比较,具有精度高,整定范围宽,动作速度快,返回系数高,功耗低的特点,提供辅助电源后,完全可替代电磁式电流继电器。还增加SJ-4新型壳体,35mm标准导轨安装,外形紧凑,安装方便等优点。

三、JL-Z-42电流继电器接线图


1.整定范围0.02~9.99A,级差为0.001A2-99.9A,级差0.1A

其它值可按用户要求定制

2.动作时间1.2倍整定电流,动作时间不大于25mS。

2倍整定电流,动作时间不大于20mS。

3.返回系数过电流继电器:0.9~0.97;欠电流继电器:1.05~1.15。

4.整定误差小于2%。

5.功耗继电器动作,功耗小于5W,继电器不动作,功耗小于4W。

6.触点容量在电压不大于250V时,触点连续接通电流为5A;

在电压不大于250V时,电路时间常数L/R为5mS的直流电路中,可断开30W。

在电压不大于250V时,功率因数COSΦ为0.4的交流电路中,可分断200VA。

7.触点寿命电寿命:105次,机械寿命:106次。

8.绝缘电阻继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.介质强度继电器各带电端子连在一起,对外露飞带电端子或外壳之间能承受有效值为2000V,50Hz的交流电压,历时1分钟而不击穿,不出现闪络现象。

10.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。
