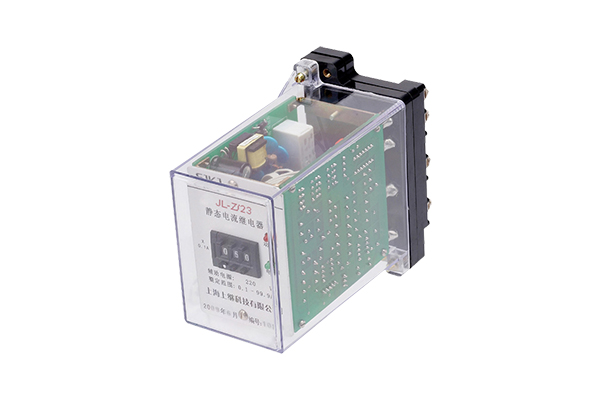

JL-Z-23电流继电器-上海上继科技有限公司

发表时间:2020-05-29 07:09 浏览次数:284 〖返回〗


一、JL-Z-23电流继电器整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3%;平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下,同一整定值上测量的5次动作值的**值和最小值应不大于4%。

c、在-10℃50℃的温度下,任一整定点误差的绝对值应不大于整定值的5%。

d、在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

二、JL-Z-23电流继电器说明书

JL-Z/23集成电路电压继电器作为继电保护元件,主要用于发电机、变压器、输变电、线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障。本系列继电器采用CMOS集成电路进行运算和比较,具有精度高,整定范围宽,动作速度快,返回系数高,功耗低的特点,提供辅助电源后,完全可替代电磁式电流继电器。还增加SJ-4新型壳体,35mm标准导轨安装,外形紧凑,安装方便等优点。


三、JL-Z-23电流继电器工作条件

1.环境温度:-10℃~+50℃

2.相对湿度:≤90%

3.大气压力:80Kpa~110Kpa

4.安装位置:任意

5.周围环境:继电器不受太阳直射,不受雨水冲洗,空气中不含导致金属腐蚀或绝缘损坏的气体或尘露,继电器在工作时,不允许振动,搬运过程不允许撞击。
