JL-S-23电流继电器-上海上继科技有限公司

发表时间:2020-05-19 23:16 浏览次数:262 〖返回〗

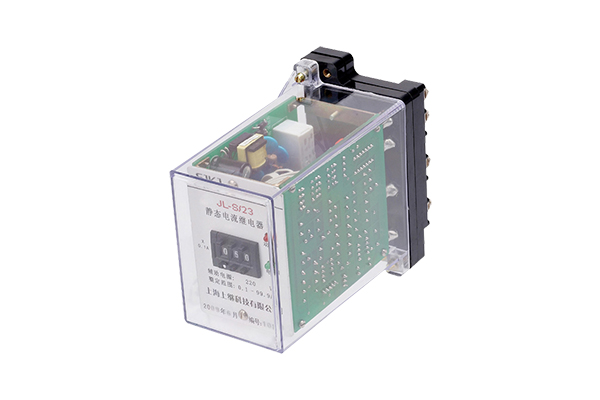

一、JL-S-23电流继电器使用方法

JL-S/23集成电路电压继电器作为继电保护元件,主要用于发电机、变压器、输变电、线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障。本系列继电器采用CMOS集成电路进行运算和比较,具有精度高,整定范围宽,动作速度快,返回系数高,功耗低的特点,提供辅助电源后,完全可替代电磁式电流继电器。还增加SJ-4新型壳体,35mm标准导轨安装,外形紧凑,安装方便等优点。

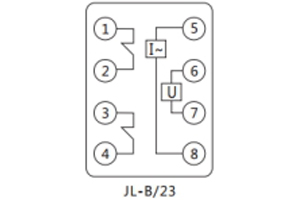

二、JL-S-23电流继电器接线图


1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。

2.继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。

3.继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

三、JL-S-23电流继电器整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3%;平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下,同一整定值上测量的5次动作值的**值和最小值应不大于4%。

c、在-10℃50℃的温度下,任一整定点误差的绝对值应不大于整定值的5%。

d、在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。
