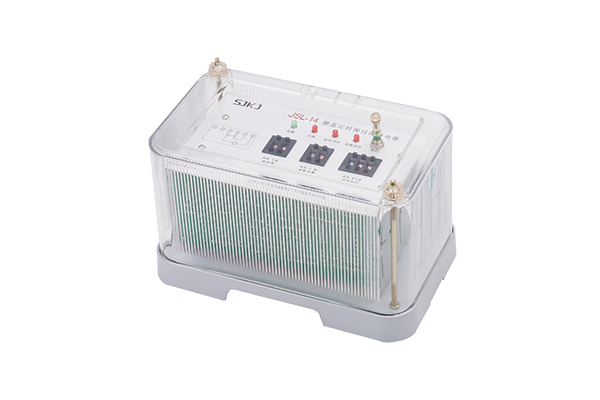

JSL-14静态过流继电器-上海上继科技有限公司

发表时间:2020-05-18 22:46 浏览次数: 〖返回〗


一、JSL-14静态过流继电器主要技术条件


1、额定值:50Hz交流5A,波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A,级差为0.1A。

3、电流速动倍数整定范围:2~9.9倍,级差为0.1倍。

4、延时时间整定范围:0.05s~9.99s,级差0.01s。

5、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。

6、误差:在基准条件下,电流整定值误差不大于±3%;延时误差不大于±0.1%+50ms。

7、返回系数:不小于0.9。8、功率消耗:额定电流时功率消耗不大于6VA。

9、触点容量:

a、接通容量:在直流电压不超过250V时,产品主触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),产品分断容量为50W;

c:过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。

10、介质强度:继电器同一组触点断开时,能承受工频1kV电压,历时1min;无电气联系的各导电部分之间,能承受工频2kV电压,历时1min;所有导电部分对安装架之间,能承受工频2kV电压,历时1min试验;应无绝缘击穿或闪络现象。

11、绝缘电阻:在标准试验大气条件下,继电器各导电端子与外露的非带电金属部分或外壳之间,用开路电压为500V兆欧表测量其绝缘电阻应不小于20MΩ。

12、工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。

二、JSL-14静态过流继电器维修保养和贮存

1、维修保养无特殊要求,即当继电器工作不正常或出现故障时,由工作人员立即进行更换,并送厂方进行检修。

2、未用或备用之继电器,应贮存在空气流通且温度不高于+55℃和不低于-25℃以及相对湿度不大于90%的环境中,库房内应无酸碱盐及腐蚀性或爆炸性气体,不受尘埃及雨雪的侵袭。

三、JSL-14静态过流继电器正常工作环境

1、环境温度:-10℃~+50℃;

2、相对湿度:不大于90%;

3、大气压力:86kPa~106kPa;

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境:不允许有阳光直射、雨和水的冲洗,无爆炸危险的介质,不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质,不允许有明显的水气,不允许有严重的霉菌存在。
