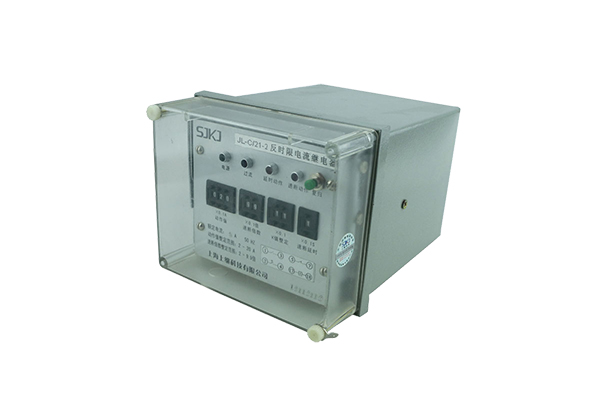

JL-C-21-2静态电流继电器-上海上继科技有限公司

发表时间:2020-05-14 23:07 浏览次数:227 〖返回〗

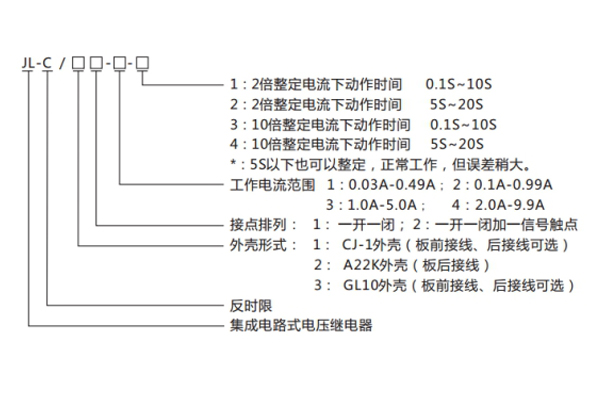

一、JL-C-21-2静态电流继电器型号命名及含义


备注:JL-C/11、12,JL-C/21、22-1、2必须外加辅助电源;其余可以不加辅助电源。

二、JL-C-21-2静态电流继电器主要技术要求

1.整定范围根据整定范围不同,级差分别为0.01A和0.1A。

2.瞬动倍率1~12倍可调。

3.返回系数0.9~0.97

4.整定误差电流及瞬动倍率不大于3%,时间误差不大于5%(动作后下一次必须间隔10S以上在测)。

5.功耗功耗小于5W。

6.触点容量在电压不大于250V时,信号触点容量为24VDC2A。

7.触点寿命电寿命:10次,机械寿命:10次。

8.绝缘电阻继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.介质强度继电器各带电端子连在一起,对外露飞带电端子或外壳之间能承受有效值为2000V,50Hz的交流电压,历时1分钟而不击穿,不出现闪络现象。

10.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》

三、JL-C-21-2静态电流继电器正常工作条件

1.环境温度:-10℃~+50℃

2.相对湿度≤90%

3.大气压力80Kpa~110Kpa

4.安装位置:任意

5.周围环境:继电器不受太阳直射,不受雨水冲洗,空气中不含导致金属腐蚀或绝缘损坏的气体或尘露,继电器在工作时,不允许振动,搬运过程不允许撞击。
