一、DY-37/Z电压继电器结构及其特点

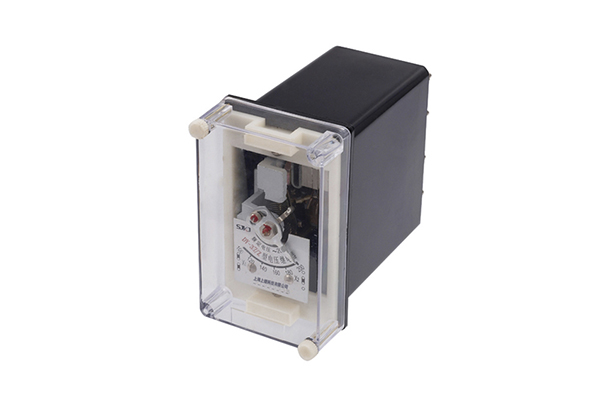

DY-37/Z电压继电器为插拔式结构，嵌入式安装，并有透明的塑料外罩，可以方便地观察继电器的电压整定值及规格，安装方式亦为凸出式安 装。插拔式结构便于调整和维修，继电器出厂时，工厂提供安装和接线的成套零件及按合同供给的备品备件。

二、DY-37/Z电压继电器电气原理及工作原理

电气原理

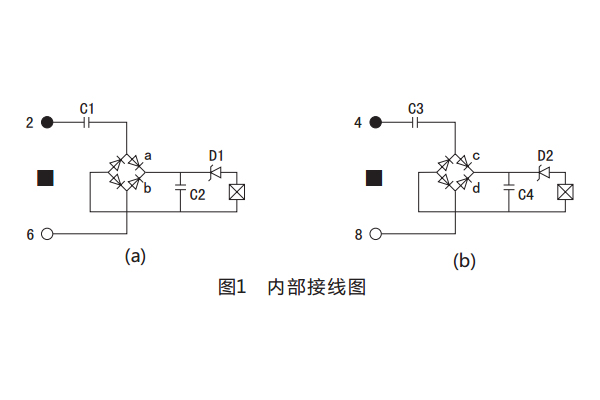

电气原理图同内部接线图

其中：C1 C3--作为降压元件用

      C2 C4--作为滤波用

      D1 D2--改善返回系数

工作原理

交流电压经整流滤波后加在电磁型电压继电器的线圈两端，线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波 后避免了电压过零点，从而避免了因其产生的电磁力矩因电压过零而引起的抖动现象，提高了电压继电器工作的可靠性。

三、DY-37/Z电压继电器接线与调试

所需仪器：交流电压表一只(0.5级)，交流调压器一台。

a） 接线图如图

b） 调试：从最小整定值开始，即先将指针指向最小整定值处，检查接线无误，并将调压器调至零，接通电源，调调压器使其电压逐渐增大至高 于整定值，然后再慢慢减小电压观察其动作，记录动作值，然后调大电压记录返回电压，从而计算出返回系数。然后将指针指向第二、三、四、五点 整定值处。如上调试。

四、DY-37/Z电压继电器工作条件

1.环境温度为-25～40℃；

2.大气压力：80～1l0kPa；

3 .相对温度；最湿月的月平均**相对湿度为90％，同时该月的月平均**温度为25℃，且表面无疑露。**温度为40℃时，平均**相对湿 度不超过50％。

4. 使用地点出现的振动响应量和冲击响应量不超过ZBK45020-90《电力系统保护自动继电器及装置通用技术条件》第5.10.4条及第5.10.5条规定 的I级严酷等级。

5. 使用地点应具有防御风、雪、雨、沙的保护设施，无腐蚀性气体和爆炸气体。

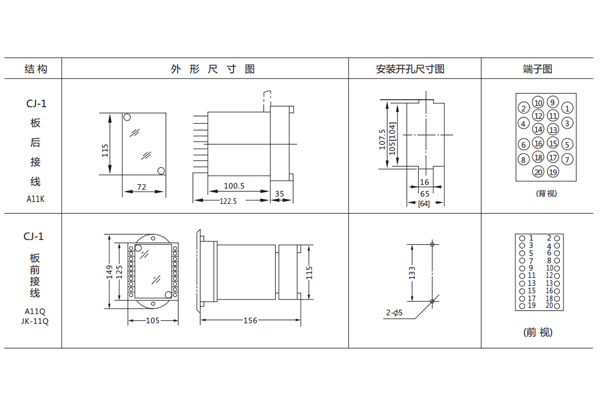

五、DY-37/Z电压继电器开孔尺寸
