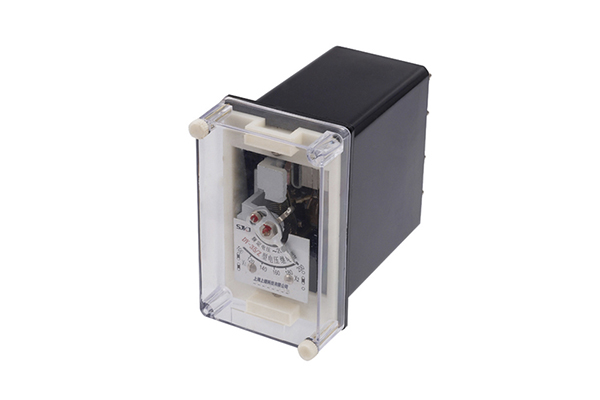

一、DY-35/Z继电器用途

DY-35/Z电压继电器主要用于电力系统继电保护线路中，作为低电压闭锁的动作元件。

DY-35/Z电压继电器规格及整定范围如下表1

二、DY-35/Z继电器动作原理

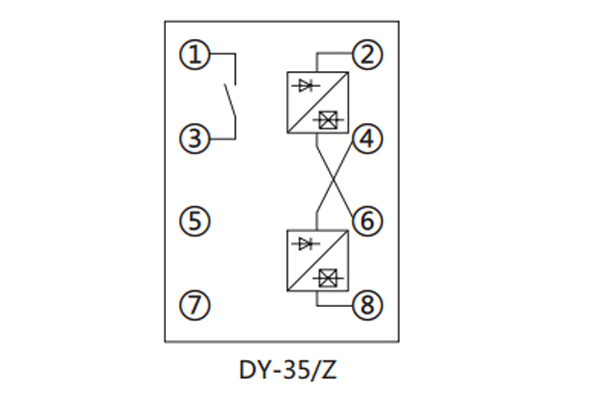

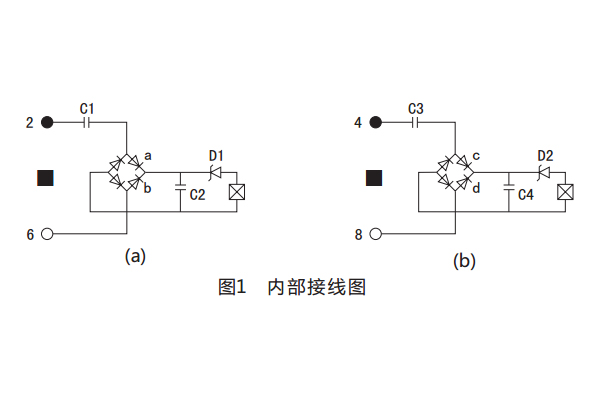

DY-35/Z电压继电器采用整流型原理，磁系统有两个线圈，线圈出头接在整流桥输出端，两个整流桥输入端接在底座端子②、⑥、④、⑧上，用户可 根据需要串、并联，因而可使继电器整定范围变化一倍。 继电器铭牌的刻度值及额定值是线圈并联时的，转动刻度盘上的指针，以改变游丝的机械反作用力矩，从而可以改变继电器的动作值。 继电器内部接线图如图1，端子接线图如图2。

三、DY-35/Z继电器主要指标

1.返回系数不大于1.25。

2.动作电压一致性不大于5％。

3.动作时间不大于0.15s，即当工作电压为0．5倍整定电压时的动作时间不大于0.15s。

4.整定值误差不超过±5％。

四、DY-35/Z继电器使用和维护

继电器使用前，需去掉外壳，检查有无在运输中产生的损坏：如动片碰到磁板、游丝各圈相碰、动片轴上的摩擦等，为此，将继电器的指针整定在 第一整定点上，用手将可动系统往磁板方向移动，然后放开，可动系统应当转回到原平衡位置直到止档，然后进行必要的调整和整定。

继电器在重新调整时，必须保证：

1.可动系统的轴向活动量在0.15～0.3mm之间。

2. 动片与磁极间的气隙，应当保证继电器在规定的任何情况下，动片和磁极不得相碰。

3. 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。

4. 当指针由第一刻度值旋向最终刻度值时，游丝各圈不得相碰。

5. 继电器动作时，桥形触点应在静触点的中心线上滑动，公差±1mm，动、静触点总气隙不小于2mm。

6. 静触点和限制片之间的距离不大于0.3mm。

7. 不宜润滑继电器的轴和轴承。

8 .不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的柔软的布片擦干净，避免用手指接触触点。
