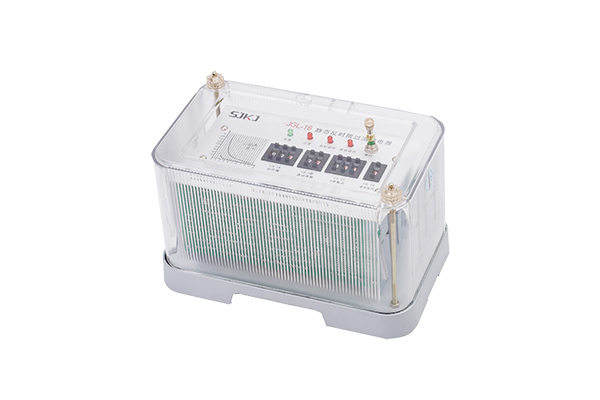

JGL-16过流继电器-上海上继科技有限公司

一、JGL-16过流继电器使用注意事项

a、无辅助电源产品测试应注意方法：当用变压器作为电流源时,要求变压器的次级匝数与电流互感器的次级匝数相当，否则就会由于阻抗不匹配而产生较大的误差，测试速动的动作速度时，若采用电流通断法进行测量，由继电器内部工作电源需要一定的建立时间，会产生较大的误差，而在正常工作时，由于工作电源是存生的，速度会快得多。同理，在用通断法测量延时时间时，也会产品误差。

b、无辅助电源产品的动作指示：当继电器的速断出口和延时出口后，继电器面板上的动作指示灯会保持动作记录；在继电器动作返回后，动作指示灯需手动复归。

二、JGL-16过流继电器整定方法和使用注意事项

1、起动电流整定：起动电流整定开关为最左一组拨码开关(共两个)，左面一个表示1A级，右面一个表示0.1A级。若其值为5和6，则其整定值为5.6A。注意其范围为无辅助电压产品2-9.9A，级差是0.1A级。

2、反时限特性曲线K值整定：K值整定开关为最左第三组拨码开关(共二个)，左边一个为表示1级；右边一个表示0.1级。本产品K值整定范围为0.1~9.9，(举例)比如其值设定为5.0，过流动作值设定为5.0，输入实际电流为30A时那么它的延时时间为13.5秒，但其速断倍数值应设定为3。

3、速动倍数整定：速动倍数选择开关为左第二组拨码开关，其范围为6倍以上。2-9.9倍，拨码左边一个表示1倍，右边一个表示0.1倍。当其值为3、0时则为3倍。若设定电流为2.6A，速动倍数为3倍，则当电流达到3×2.6=7.8时，会不经延时而直接动作。注意，无辅助电源产品速动后断电方可返回。

三、JGL-16过流继电器主要技术条件

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源)，级差为0.1A，电流整定值误差不大于±3％。

3、速动倍数整定范围为2-9.9倍，级差为0.1倍，电流速动整定值误差不大于±3％。继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。

4、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数：不小于0.9。

6、反时限特性曲线动作方程：

7、反时限特性时间整定误差：

a)当I/Is＜2时,平均误差不大于10%；

b)当I/Is＞2时,平均误差不大于5%+30ms。

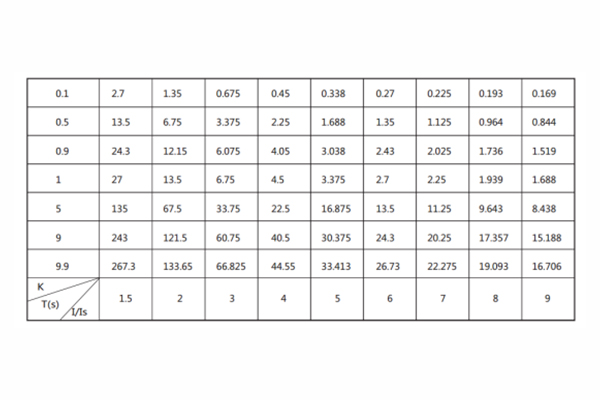

8、典型反时限特性，见下表：

9、功率消耗：

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。

c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

11、介质强度：

在标准试验大气条件下，各导电部分连在一起对外露非带电金属部分及外壳之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压；历时1min，无绝缘击穿或闪络现象。不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。

12、绝缘电阻在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。
