DZK-914中间继电器生产厂家及说明书-上海上继科技有限公司

发表时间:2020-05-14 09:51 浏览次数:285 〖返回〗

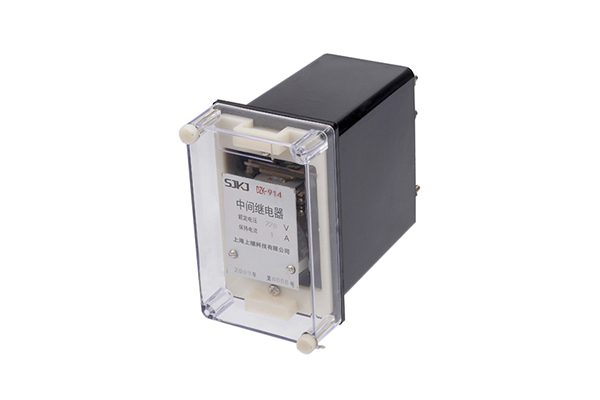

DZK-914中间继电器

一、DZK-914中间继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置,电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体,致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海,全国各地设有办事机构。

二、DZK-914中间继电器说明书

DZK-914系列快速中间继电器用于电力系统二次回路继电保护和自动控制线路中,用作切换电路和增加保护和控制电路的触点数量和触点容量及用于出口跳闸电路。

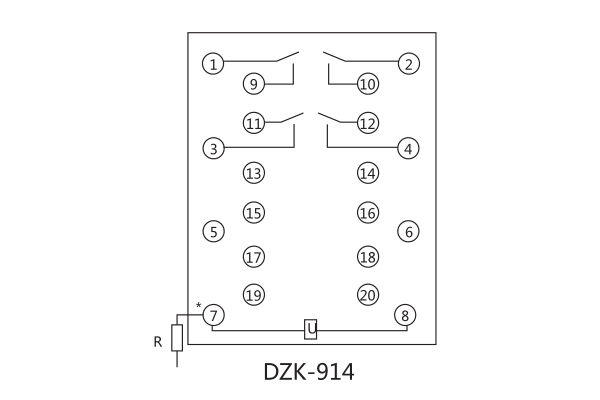

三、DZK-914中间继电器内部接线图及外引接线图(背视)

接线图

四、DZK-914中间继电器主要技术数据

●额定工作电压:DC:220V、110V、48V、24V。

●额定工作电流:DC:0.25A、0.5A、lA、1.5A、2A、4A、8A。

●额定保持电流:DC:0.25A、0.5A、lA、2A、4A、8A。

●额定保持电压:DC:220V、110V、48V、24V。

●动作值:在周围环境温度为20 ±2℃的条件下,电压型的动作电压为50%-70%的额定电压;电流型的动作电流不大于80%额定电流。

●返回值:周围环境温度为20±2℃的条件下,返回值不小于5%额定值。

●保持值:在周围环境温度为20±2C的条件下

a.具有电流保持绕组的产品,其自保持电流不大于80%额定保持电流值;

b.具有电压保持绕组的产品,其保持电压不大于70%额定保持电压值。

●动作时间:在周围环境温度为20 ±2℃的条件下,工作绕组施加激励量为额定值,D2K-900/8动作时间不大于8ms,DZK-900/4动作时间不大于4ms(四对触点以上增加0.5ms)。DZK-900/4电流型产品动作时间不大于5ms(四对触点以上增加0.5ms)。

●返回时间:在周围互不干涉温度为20±2℃的条件下,DZK-900/8返回时间不大于5ms,DZK-900/4返回时间不大于2ms。

●功率消耗:不大于10W(包括外附电阻)。

●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。


电压线圈串外附电阻对照表

电阻对照表
