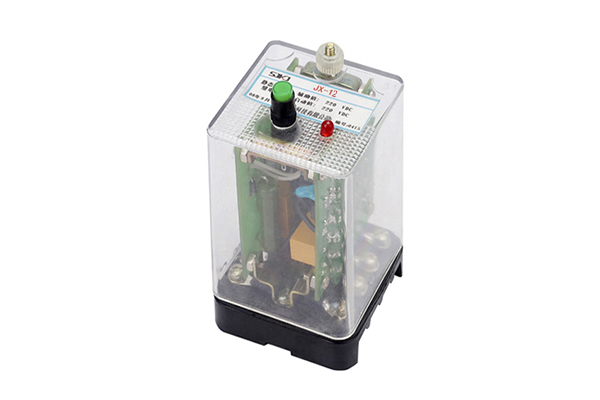

JX-12静态信号继电器-上海上继科技有限公司

一、JX-12静态信号继电器接线图

二、JX-12静态信号继电器型号、结构特点

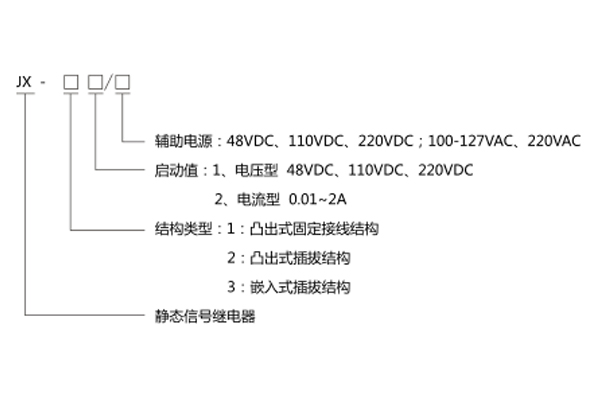

1、继电器型号分类及含义

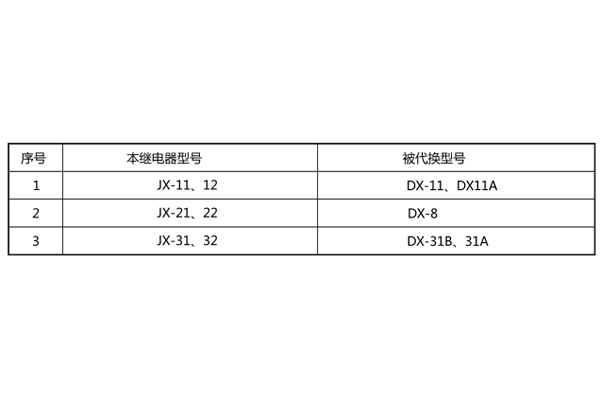

2、本继电器与被替换换老型号对照表

三、JX-12静态信号继电器技术参数

1、继电器启动值:电压启动型的启动电压不小于额定电压的30% ,不大商定电压的70% ;电流启动型的启动电流范围在0.01 ~ 2A之间通用 。

2、功率消耗:

a、启动回路:

电压启动型不大于3W;电流启动型启动电流为2A时,不大于6W。

b、辅助电源回路(动作时):

DC48V时,不大于1.5W; DC110V时,不大于3W; DC220V时,不大于5.5W。

3、动作时间:不大于15ms。
