JX-3/1静态闪光继电器-上海上继科技有限公司

发表时间:2020-04-23 16:58 浏览次数:315 〖返回〗

一、JX-3/1静态闪光继电器工作原理

继电器利用集成电路、电阻、电容构成RC振荡器,由控制回路控制起振,并由集成电路内部分频器分频选择得到所需要的振荡频率信号,此信号一经放大,由继电器触点输出。

JX-3/1静态闪光继电器

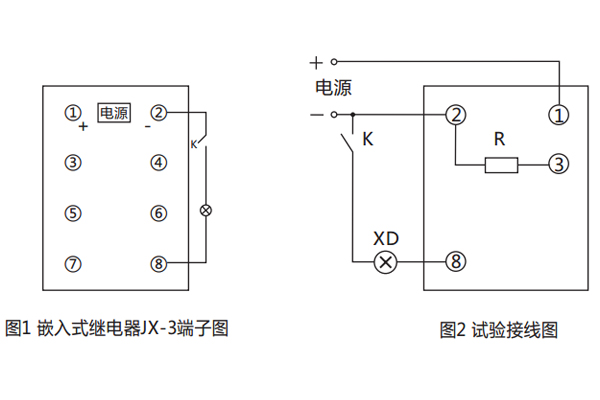

二、JX-3/1静态闪光继电器背后接线图及试验接线图

背后接线图及试验接线图

注:1、R为外附电阻。 2、JX-3/1电源引出端子为1(+),2(-),端子8外接闪光灯。

三、JX-3/1静态闪光继电器开孔尺寸

开孔尺寸

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。

公司主营:继电器(时间继电器,电压继电器,电流继电器,中间继电器,信号继电器,闪光继电器,冲击继电器,同步检查继电器,接地继电器,差动继电器,重合闸继电器,绝缘监视继电器,双位置继电器,模数化继电器),微机保护装置,电力仪表,智能操控装置



上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438





{以上内容仅供参考,上海上继科技有限公司有最终解释权}
