一、SSJ2-10D交流断电延时继电器应用范围

SSJ2-10D交流断电延时继电器适用于交流操作的继电保护盒自动化电路中,作为交流瞬时动作断电后延时返回的时间元件。该继电器采用集成电路原理,具有精度高、延时整定直观方便等优点, SSJ2-10D完全可替代老型电磁式DSJ-10系列时间继电器。

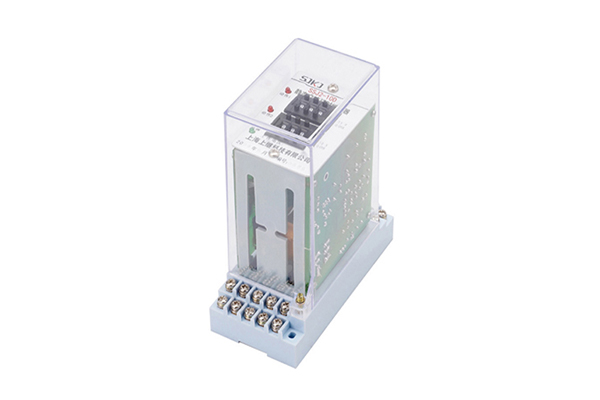

SSJ2-10D交流断电延时继电器

二、SSJ2-10D交流断电延时继电器型号命名及含义

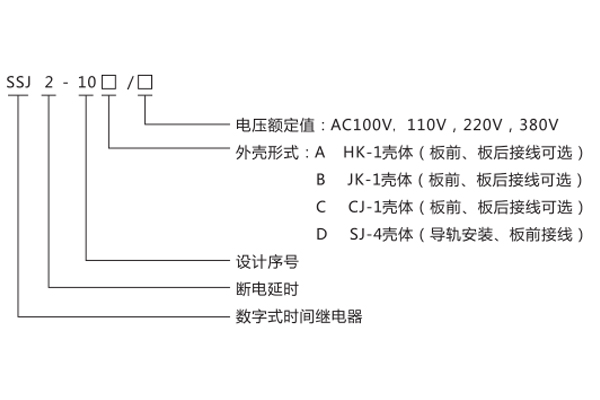

型号命名及含义

三、SSJ2-10D交流断电延时继电器技术参数及接线图

1.额定电压:交流100V, 110V, 220V, 380。

2.额定频率: 50Hz。

3.继电器动作电压不大于70%额定电压。

4.继电器返回的电压不小于10%额定电压。

5.在额定电压下继电器滑过触点J1和终止触点J2的延时平均误差绝对值,在整定范围内不高过0.1%整定值+10ms。

6.在额定电压下继电器断电延时的一致性绝对值不超过0.1 %整定值+10ms。

7.两付延时触点J1和J2可各自独立整定,时间整定范围均为0.02s~9.99s,而延时整定值可以不同或相同。

8.在额定电压下继电器消耗的功率不大于5VA。

9.继电器允许长期承受110%额定电压。

10.继电器在电压不大于250V,电流不大于1A(时间常数为5ms±0.75ms)在直流有感负荷电路中,触点断开容量为30W。在电压不大于250V,电流不大于1A,功率因素cos(l)=0.4±0.1的交流电路中,触点断开容量为50VA。长期允许通电电流为5A。

11.绝缘电阻

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,用开路电压为500V的测试仪器测量,其绝缘电阻值应不小于300M0。

12.介质强度

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,应能承受有效值2kV,频率为50Hz的交流试验电压历时1min试验,而无绝缘击穿或闪络现象。

13.继电器能在-10°C~+40°C温度范围内可靠工作。

14.继电器机械寿命不低于105次,电寿命不低于104次。

15.继电器重量:约0.5kg。

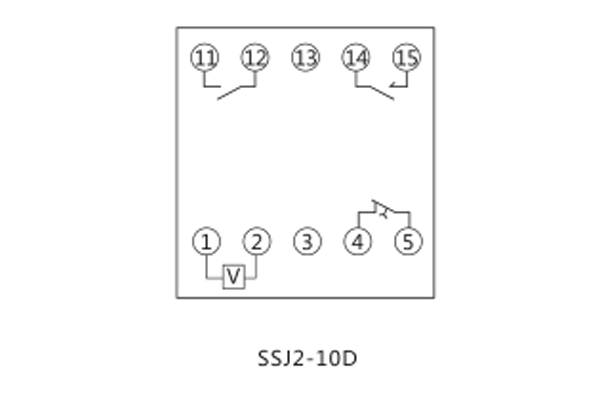

接线图
